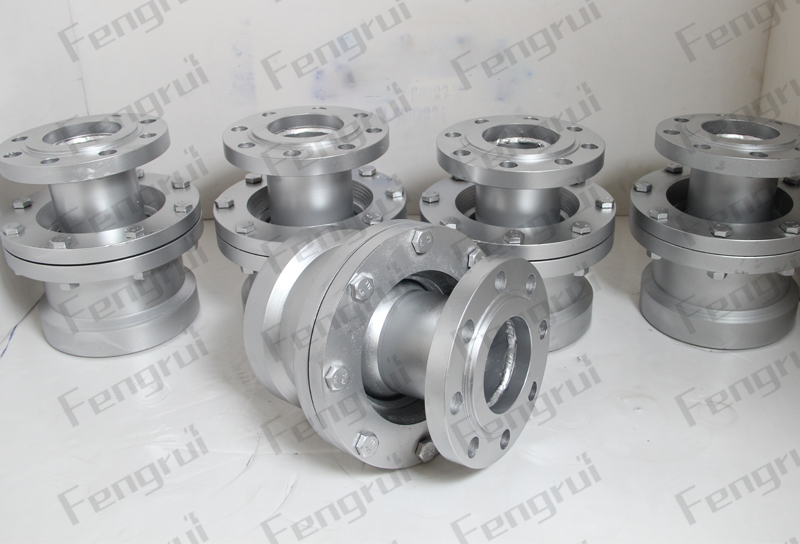

QZJ型球体转动式旋转接头

       QZJ型球体转动式旋转接头为球体密封结构专用旋转接头，依靠球体副实现多向补偿运动，可实现 360° 回转、±15° 摆动补偿，适配设备热膨胀、位移、摆动等复杂工况，主要完成静止管道与运动构件之间高温介质的连续输送，密封可靠、转动力矩小，广泛应用于冶金钢铁、火力发电行业高温高压管路系统。

主要用途

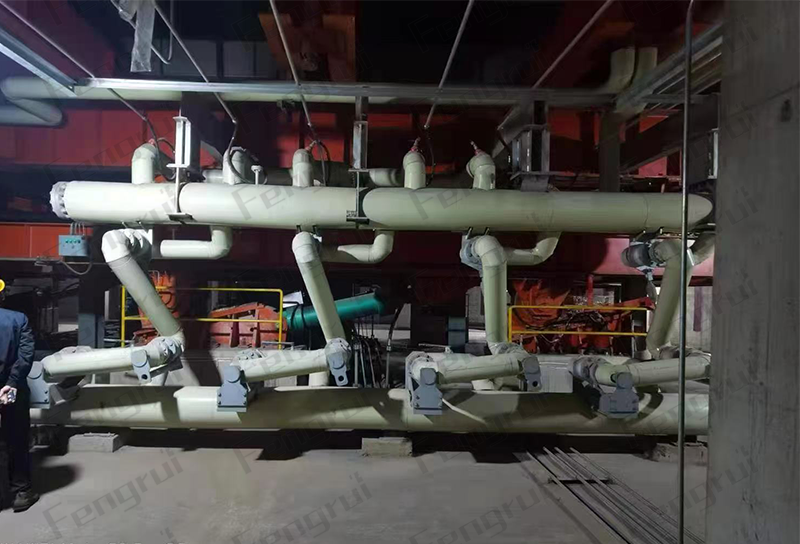

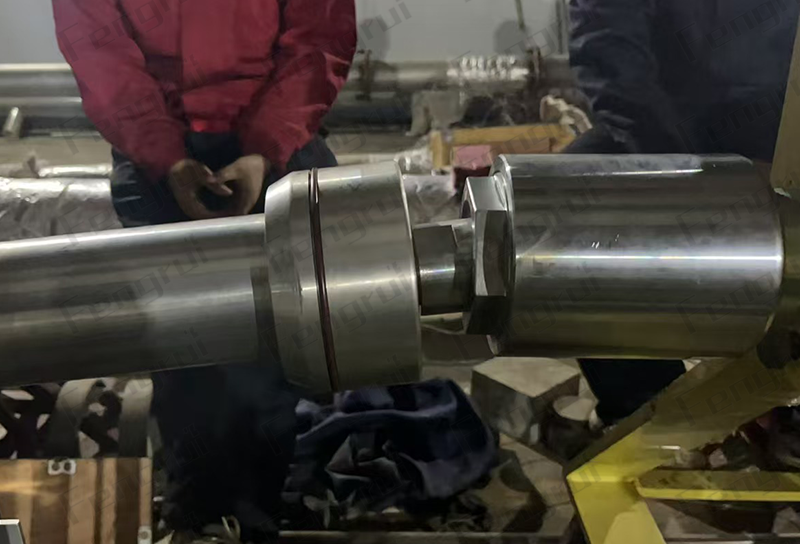

1.炼钢厂步进梁式加热炉气化冷却联箱旋转接头组件：作为步进梁气化冷却系统核心连接部件，连接固定管路与做升降、平移周期运动的步进梁，输送高温汽水介质，补偿步进梁运行位移与管道热膨胀，保障汽化冷却回路连续循环，避免管道受机械应力拉裂泄漏，保障加热炉安全生产运行。

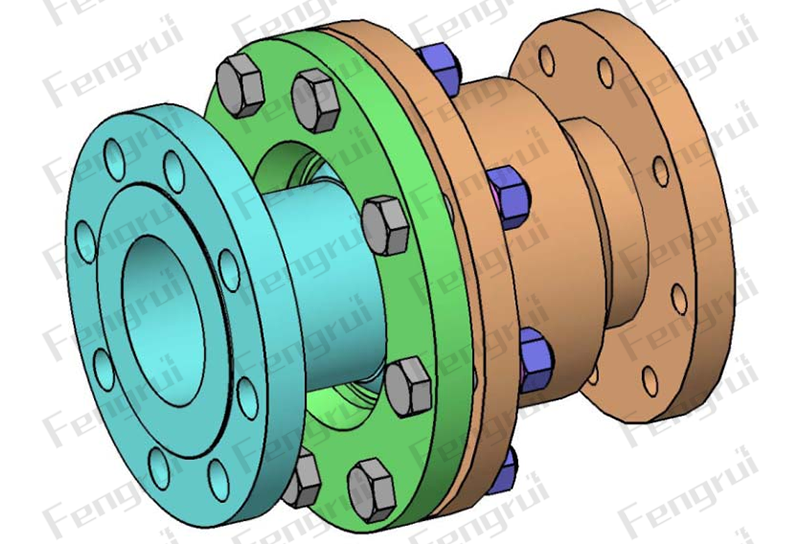

2.发电厂一、二次送风系统暖风器：用于锅炉一二次风暖风器旋转管路，输送加热蒸汽，适配暖风器调角、热位移，实现蒸汽介质稳定输送，保障暖风器换热，提升锅炉送风温度，改善机组运行经济性。

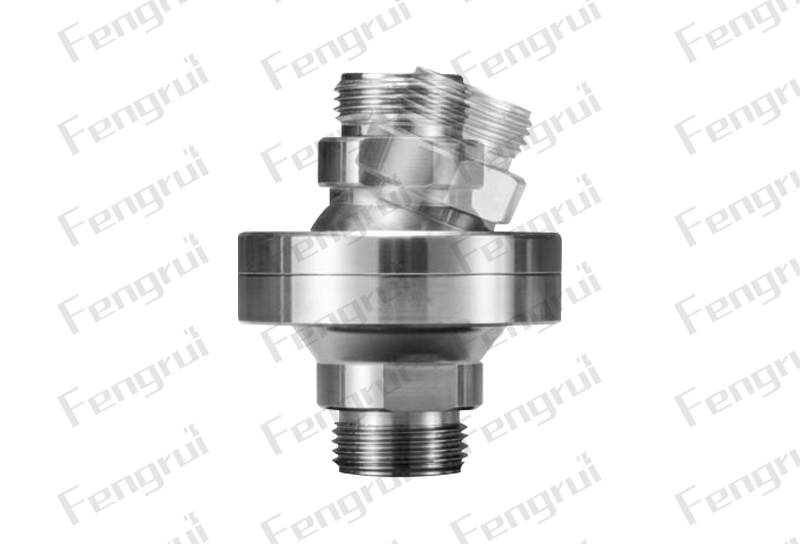

3.LNG 船舶管路系统：作为万向球体旋转接头用于 LNG 船舶管线，补偿船体受海浪扰动产生的晃动、角位移，吸收管路交变应力，保障低温介质输送管路动态密封安全。

结构特点

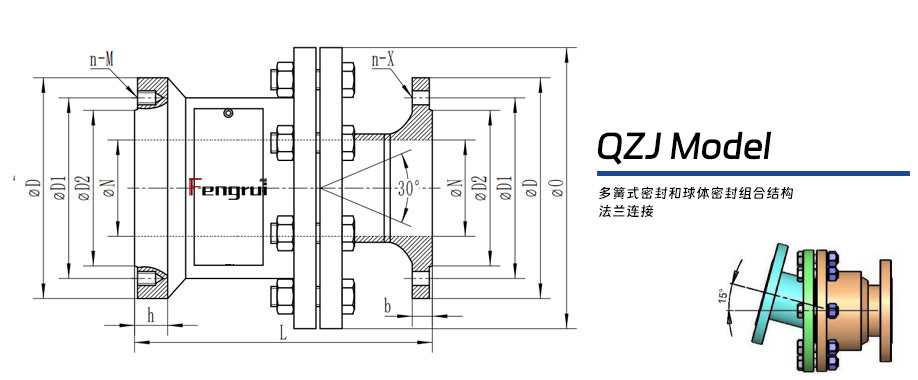

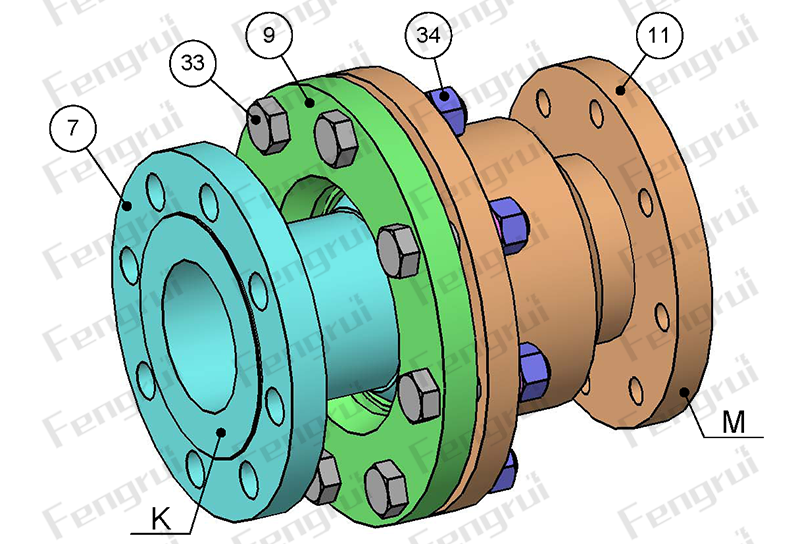

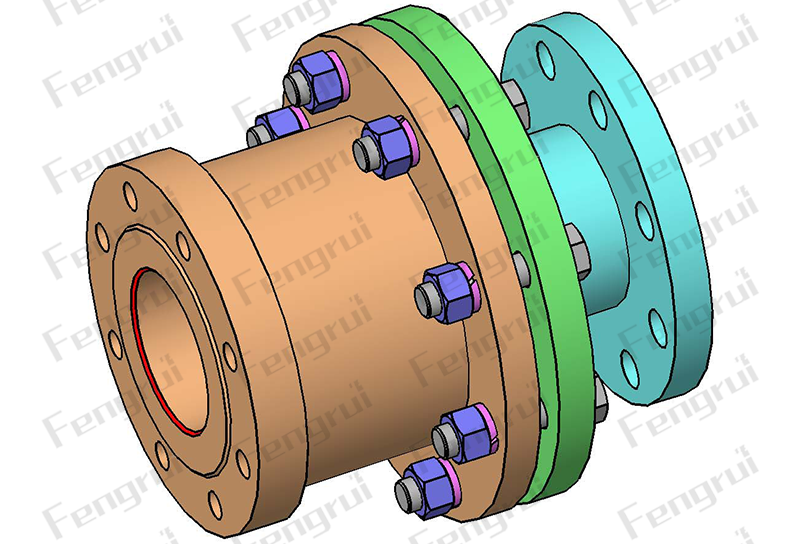

1.球体一体化加工，球面摩擦副密封，可 360° 回转，同时具备 ±15°（总摆动 30°）角向补偿能力，吸收设备摆动、热变形位移，降低管道附加应力。

2.弹簧预紧补偿密封结构，可自动补偿密封副磨损，高温工况下维持密封性能，介质泄漏量小，适合长期连续运行。

3.整体法兰连接，法兰执行 JB/T82.1‑94 标准，安装便捷，对管路对中精度要求低，现场装配适应性强。

4.主体选用碳钢 / 不锈钢材质，抗热疲劳，抗震动，适配汽水、蒸汽介质，可国产替代进口球体转动接头。

主要技术参数

- 适用介质：饱和蒸汽、汽水混合物、热水

- 工作压力：≤5.0MPa

- 工作温度：≤320℃

- 最大摆动角度：±15°

- 公称通径：DN50‑DN150

- 连接形式：法兰连接

工况优势

针对钢厂加热炉、电厂暖风器频繁热交变、设备周期性摆动位移工况，可替代传统波纹管膨胀节 + 硬管结构，减少管路疲劳损坏，降低现场维护频次，提升整套设备运行周期，是冶金加热炉汽化冷却系统、电厂旋转暖风器的专用关键部件。
