Q2型高温旋转接头

发表时间：2026-08-06 | 点击率：73

产品特点

PRODCUT FEATUREA

精密铸造球磨碳钢壳体

球面密封结构，结构简单；

单双通道双支耳 (止转) 设计；

碳石墨密封环，耐高温性能好；

免维护石墨无油轴承双支撑，具有自润滑性；

耐高温弹簧的应有，有效保证高温工况的补偿力；

可选配项目:

日本631不锈钢高温补偿弹簧

美国步高高密度浸锑碳石墨密封环

304/316L不锈钢耐腐蚀材质配件及附件

多种螺纹及法兰规格标准选择

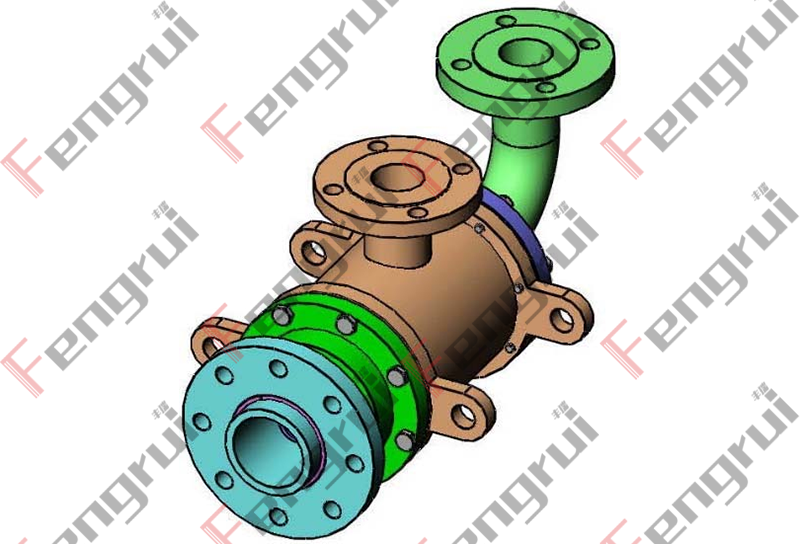

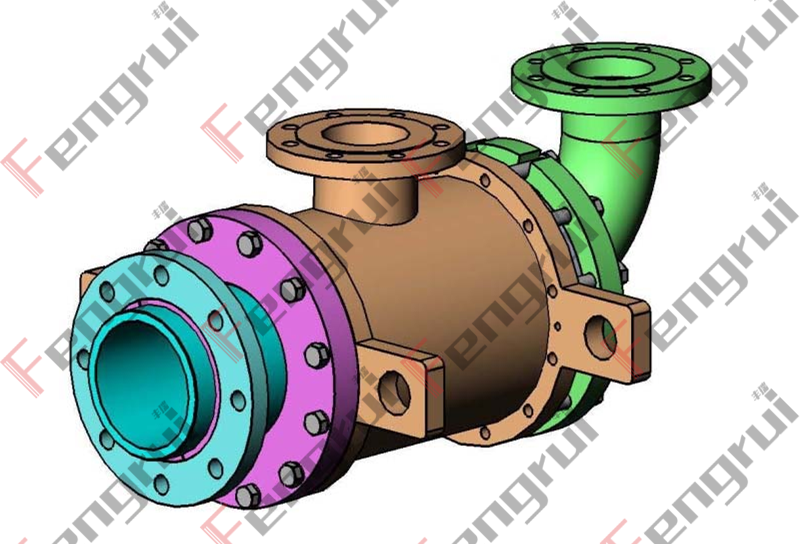

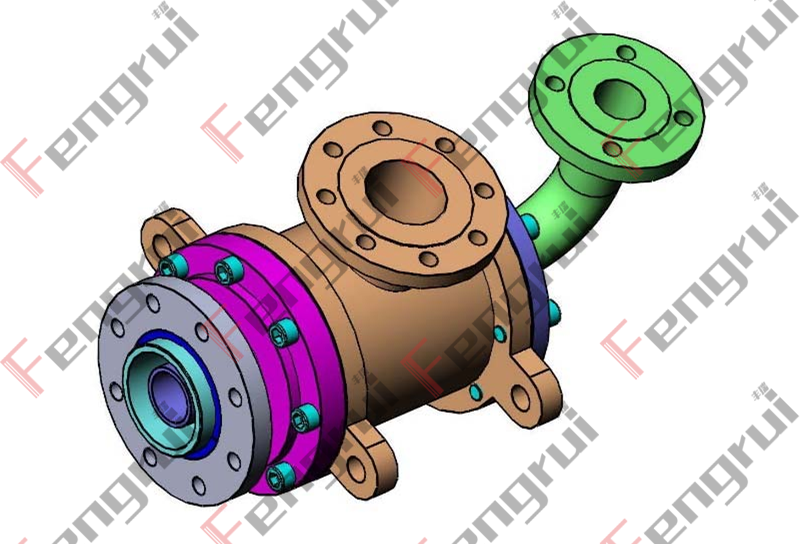

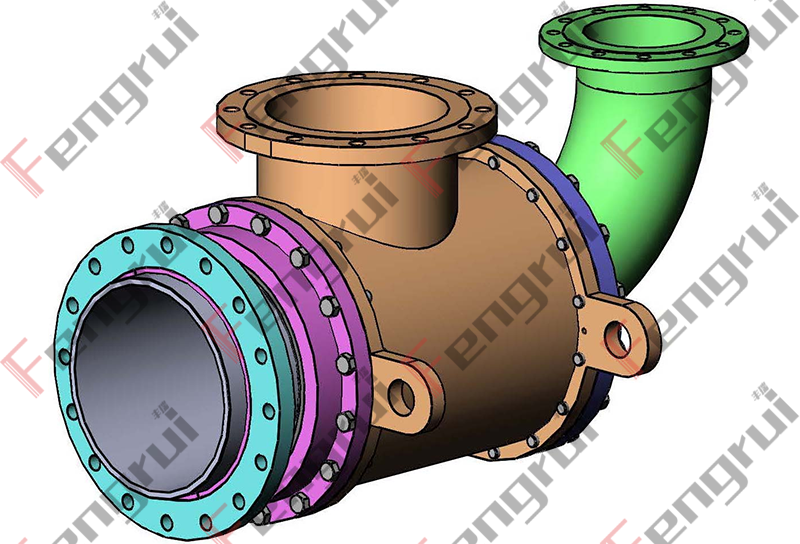

此系列旋转接头可非标异型订制

技术参数

PATMETERS

介质热水最大使用压力：	DN	65~100	230 PSI	18 bar
介质蒸汽最大使用压力：		65~100	750 PSI	50 bar
介质热油最大使用压力：		65~100	290 PSI	20 bar
最大真空度：		65~100	2 Hg	7 kPa
最高使用速度（转子）：
	DN	65	100 RPM	100 min-1
		80	50 RPM	50 min-1
		100	30 RPM	30 min-1


最高使用温度：	320℃		＞320℃ 请咨询丰瑞旋转接头

内部结构

INTERNAL STRUCTURE

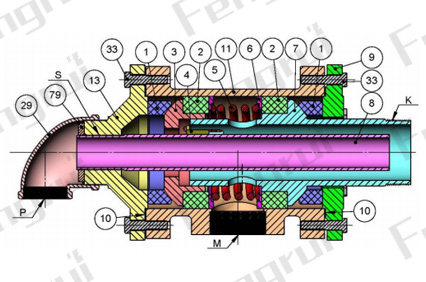

Q2型高温旋转接头零件名称：

1.石墨球面密封环（球面环），2.无油轴承（石墨圆柱环，简称圆柱环），5.弹簧，7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，11.壳体，29.弯头，33.螺栓，79.内管用锁紧螺母。

K一加管代号，M一管路接代号(蒸汽入口)，P-管路接口代号(冷凝水出口)，5-内管代号，0-止转孔代号。

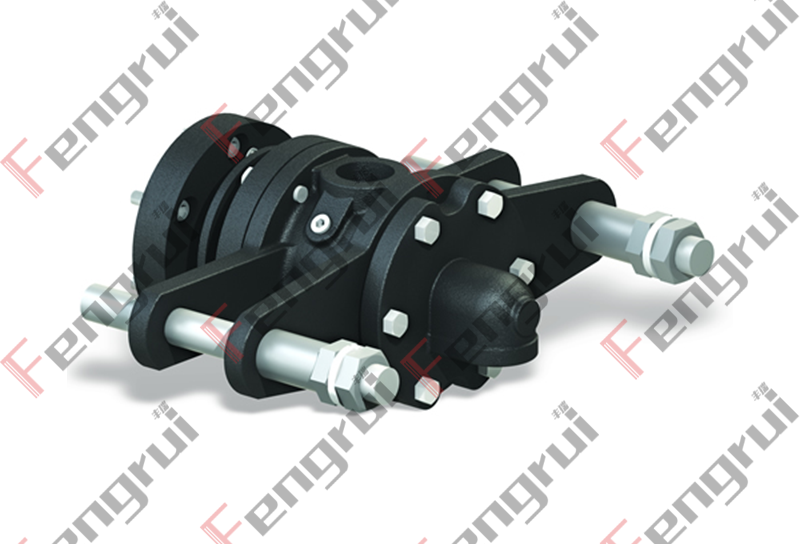

产品介绍

Product Description

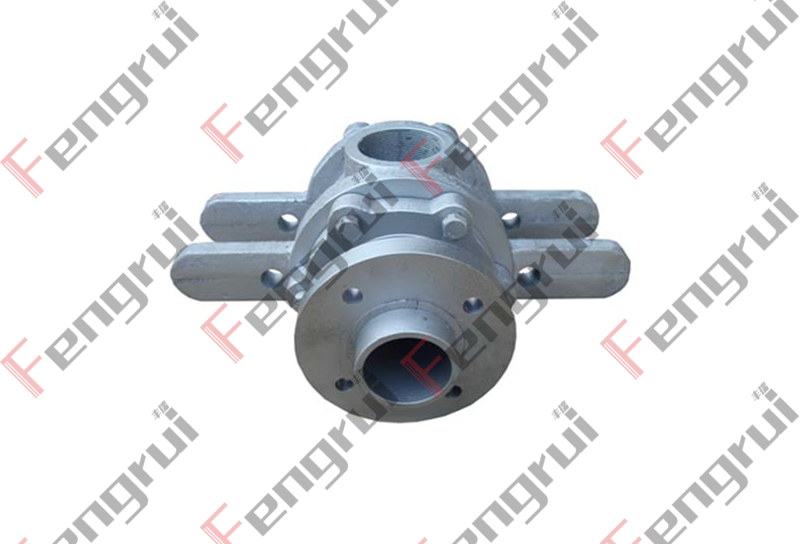

Q2型高温旋转接头采用升级款双球面密封内部结构，内置加粗补偿高温弹簧、加宽石墨耐磨密封环，搭配一体式双支耳限位防转结构。相比普通Q型旋转接头，双支耳可牢牢固定壳体，运转时无壳体跟转、偏移问题；加宽球面密封副补偿量更大，能抵消设备大跳动、安装同轴度误差，耐高温高压、渗漏概率更低，长期高温工况使用寿命提升一倍。

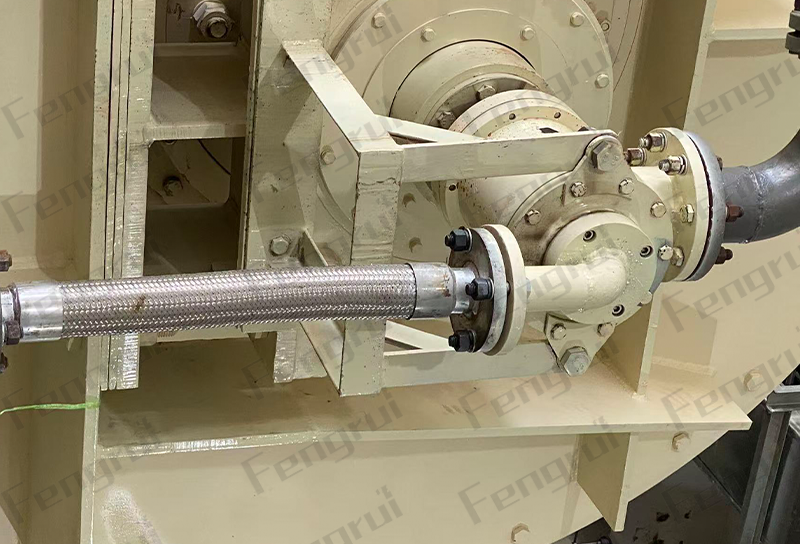

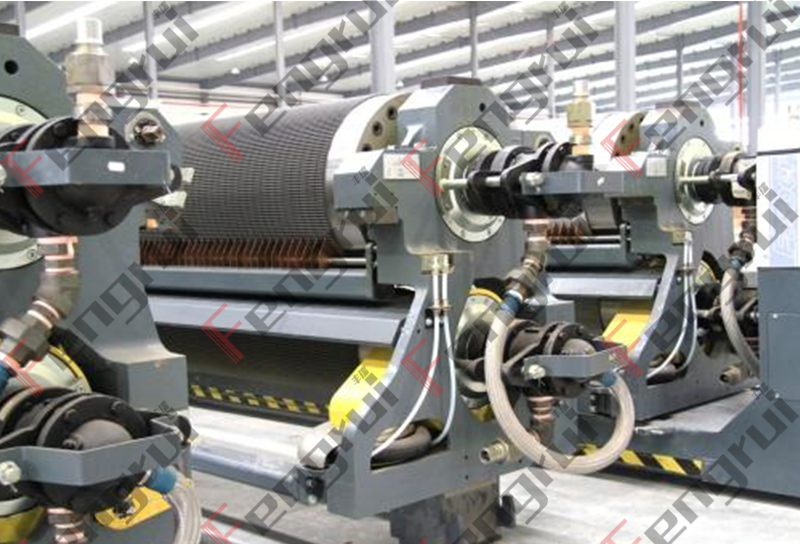

可输送蒸汽、导热油、烟气等高温介质，适配新材料加工、造纸包装、纺织印染、橡塑复合、化工干燥、食品烘干、垃圾处理发电站烘干设备；配套新材料烘干辊、瓦楞烘缸、印染热辊、覆膜复合机、化工干燥机组、垃圾焚烧发电烘干筒、压延加热辊、涂布烘干设备。

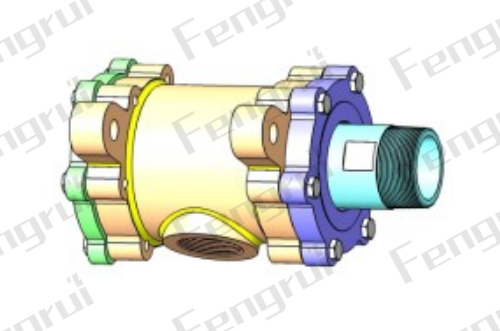

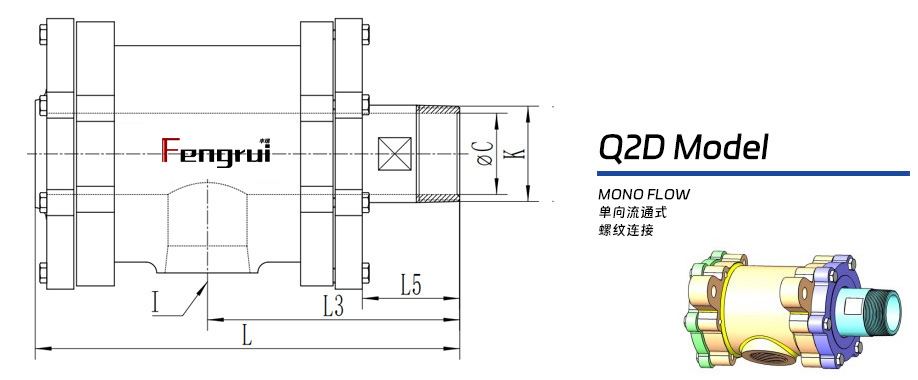

Q2D型双支耳旋转接头

Q2D型旋转接头 - 单向流通式 - 螺纹连接
DN	Model	K	I	C	L	L3	L5
65	Q2D-65	R2½	R2½	60	335	90	209
80	Q2D-80	R3	R3	75	384	90	233
100	Q2D-100	R4	R4	97	577	90	511

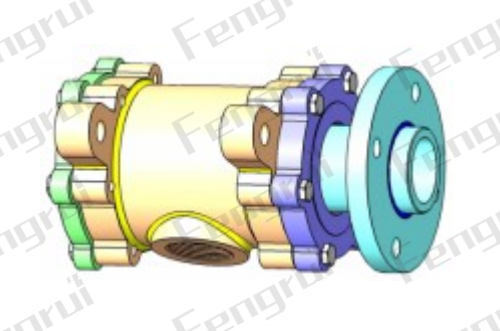

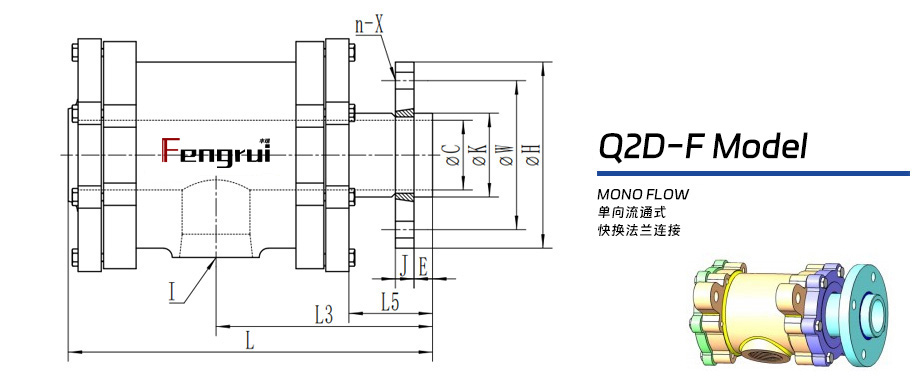

Q2D-F型双支耳旋转接头

Q2D-F型旋转接头 - 单向流通式 - 快换法兰连接
DN	Model	K	I	C	L	L3	L5	H	W	J	E	n-X
65	Q2D-F65	⌀78	R2½	⌀60	335	90	209	185	145	20	18	4-⌀18
8065	Q2D-F80	⌀90	R3	⌀75	384	90	233	220	160	20	20	8-⌀18
100	Q2D-F100	⌀112	R4	⌀97	577	90	511	220	180	22	22	8-⌀18

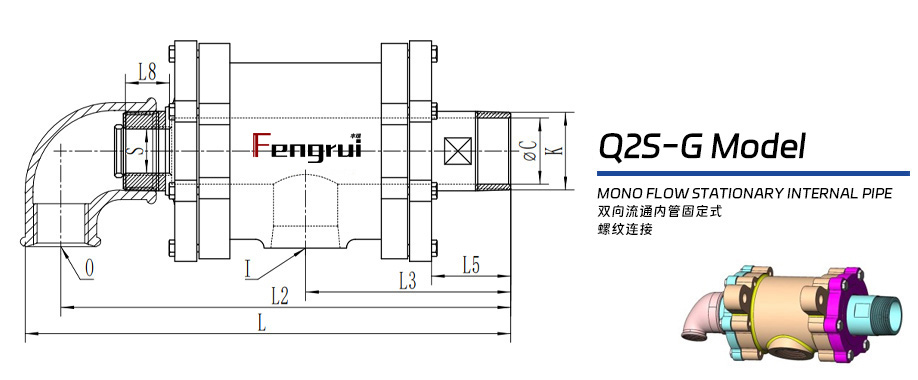

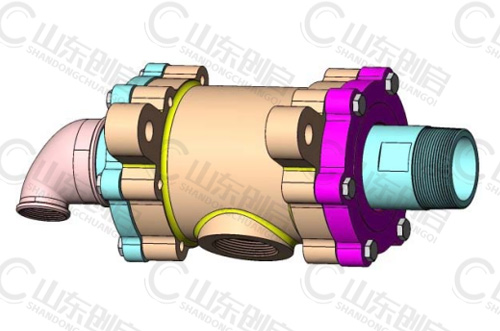

Q2D-G型双支耳旋转接头

Q2S-G型旋转接头 - 双向流通内管固定式 - 螺纹连接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	C
65	Q2S-G65-32	R2½	Rc2	Rc1¼	G1¼	441	416	209	85	50	Φ64
80	Q2S-G80-40	R3	Rc2½	Rc2	G1½	518	482	233	90	50	Φ75
100	Q2S-G100-65	R4	Rc2½	Rc2½	G2½	538	492	273	90	50	Φ98

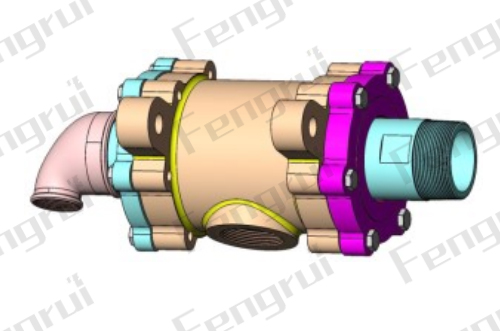

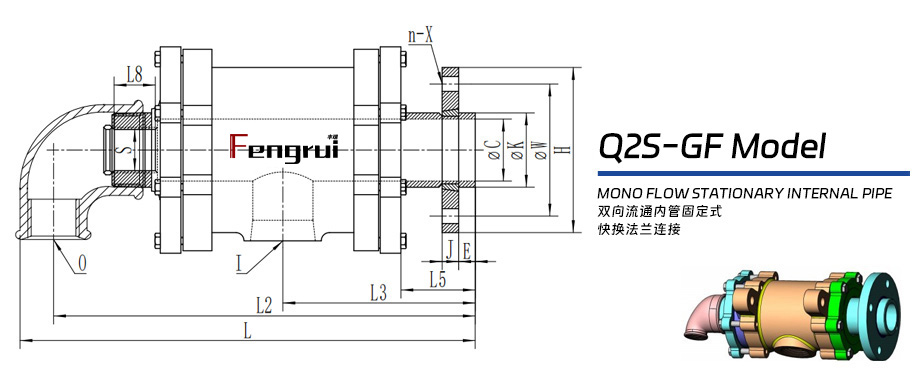

Q2S-GF型双支耳旋转接头

Q2S-GF型旋转接头 - 双向流通内管固定式 - 快换法兰连接

Model

n-X

Q2S-GF65-32

Φ75

Rc2

Rc1¼

G1¼

441

416

209

Φ64

Φ185

Φ145

4-Φ18

Q2S-GF80-40

Φ90

Rc2½

Rc2

G1½

518

482

233

Φ75

Φ200

Φ160

8-Φ18

100

Q2S-GF100-65

Φ112

Rc2½

G2½

538

492

273

Φ98

Φ220

Φ180

8-Φ18

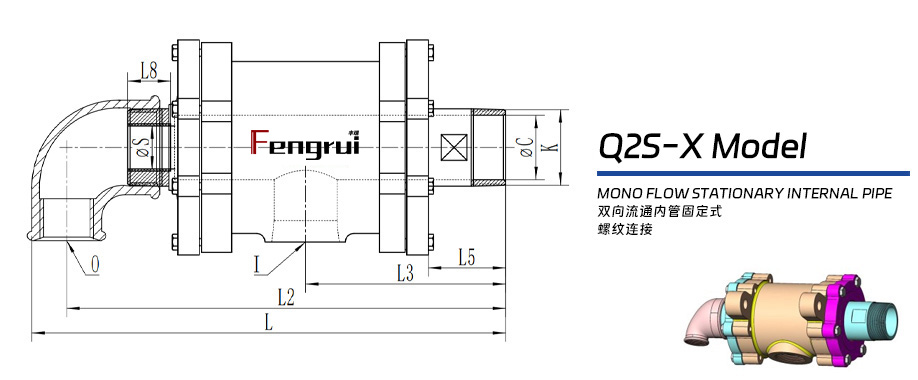

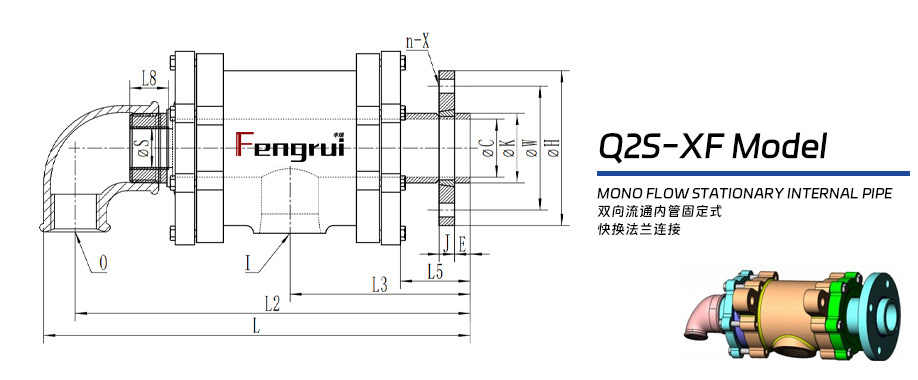

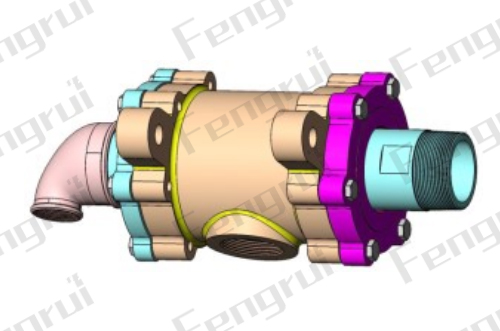

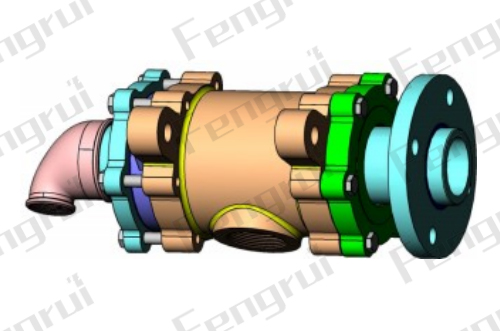

Q2S-X型双支耳旋转接头

Q2X-G型旋转接头 - 双向流通内管旋转式 - 螺纹连接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	C
65	Q2S-X65-32	R2½	Rc2	Rc1¼	Φ40	441	416	209	85	50	Φ64
80	Q2S-X80-40	R3	Rc2½	Rc2	Φ46	518	482	233	90	50	Φ75
100	Q2S-X100-65	R4	Rc2½	Rc2½	Φ73	538	492	273	90	50	Φ98
