旋转接头作为烘缸、轧辊、辊筒等设备的核心动密封部件，广泛应用于冷却水、蒸汽、导热油介质工况。现场大量非正常泄漏故障，并非接头本体装配、弹簧失效问题，而是介质流体内部混入固体颗粒、锈蚀杂质、油泥焦屑等异物，侵入密封摩擦副，破坏精密密封面，逐步引发滴漏、喷射泄漏直至密封完全失效。本文结合水冷却、蒸汽、导热油三类典型工况，分析杂质致漏机理、密封件损伤特征，给出排查与改善对策。
1 概述

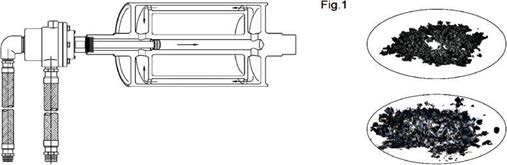

旋转接头依靠动静环密封面精密贴合实现介质密封，摩擦副间隙极小，一般仅微米级别。当循环介质内部存在颗粒杂质时，硬质颗粒会被带入动静环密封接触面之间，在设备持续旋转摩擦作用下，划伤、研磨密封端面。
很多现场故障表现为：新机初期运行正常，使用数周或数月后逐步出现泄漏；检修拆解接头，弹簧完好、壳体无开裂，但是石墨环、密封环端面出现划痕、麻点、沟槽，这就是介质杂质造成损伤的典型特征。
按介质可分为三大类工况：冷却水（循环水）、饱和 / 过热蒸汽、高温导热油，不同介质里杂质来源、损伤形式各有区别。
2 不同介质工况杂质来源与泄漏失效过程
2.1 通水冷却旋转接头
通水工况介质为循环冷却水，杂质主要来源：管道铁锈、焊渣、水垢颗粒、系统泥沙、管路锈蚀剥落碎屑。
冷却水系统经过管道、换热器、辊筒长期运行，管壁氧化锈蚀产生氧化铁皮颗粒；系统检修后没有充分冲洗管路，焊渣、砂石残留于管路内部。
杂质随水流进入旋转接头内部，卡入石墨‑金属动静密封面之间。
1. 轻微阶段：细小颗粒反复研磨密封面，密封摩擦面失去光亮，出现细密磨痕，接头出现轻微渗水；
2. 发展阶段：颗粒持续刮擦，密封面形成环状沟槽，密封面无法完全贴合，泄漏量持续变大；
3. 严重损伤：硬质大颗粒造成密封环崩边、缺口，冷却水大量外漏。

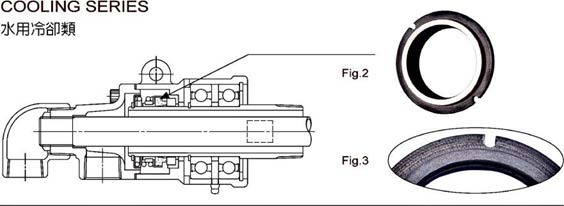

正常合格密封端面光滑发亮；杂质损伤后的密封面粗糙无光，布满划痕，无法实现密封。
2.2 通蒸汽旋转接头
蒸汽工况，介质为饱和蒸汽或者过热蒸汽，杂质来源主要为：锅炉管道氧化皮、管道焊渣、汽水携带泥沙、管道锈蚀剥落物。
蒸汽管道在升温降温交变工况下，内壁氧化层容易成片剥落，形成硬质氧化颗粒，跟随蒸汽高速流动进入旋转接头。
蒸汽介质温度高，密封副处于高温摩擦状态。硬质氧化皮颗粒进入密封端面：
1.颗粒在高速旋转 + 高温条件下，会压入石墨密封环表面，压出凹坑，破坏平面度；
2.蒸汽压力高，一旦密封面出现微小沟槽，高压蒸汽会顺着缝隙向外喷射，泄漏发展速度比通水工况更快；
3.杂质磨损同时破坏密封面液膜，会加剧干摩擦，进一步加速密封件烧损，出现接头过热、密封环碎裂。

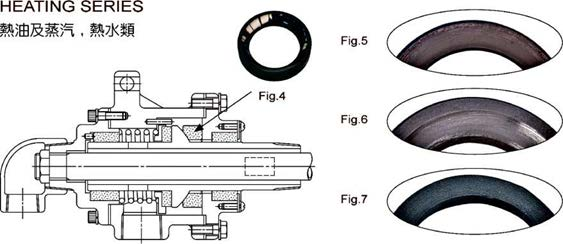

很多蒸汽旋转接头使用 3‑6 个月就发生喷射泄漏，拆解可见密封环布满压痕、放射状划痕，大多为管道氧化皮所致。
2.3 导热油旋转接头
导热油工况运行温度高，杂质来源最为复杂：管路焊渣、系统铁锈，**导热油高温裂解产生的油泥、积碳焦粒、金属磨损碎屑**。
导热油长期高温运行会发生热劣化，生成胶质、碳质颗粒；设备管路内部锈蚀、泵体磨损金属粉末混合在热油中，形成油泥杂质。
热油粘度随温度变化，低温时油泥容易沉积，升温之后杂质悬浮在介质中进入旋转接头。
1. 细小碳粒、金属颗粒研磨密封端面，形成细密沟槽，导热油开始渗漏；
2. 大颗粒硬质焦屑会造成密封环严重磨损，出现宽大沟槽，热油大量泄漏；
3. 油泥杂质还会卡滞弹簧，导致弹簧压缩量不足，动静环不能紧密贴合，进一步放大泄漏故障；

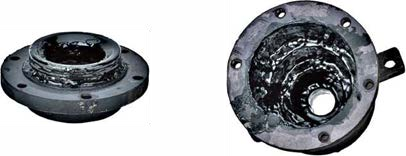

4. 典型现场案例：轧机辊筒导热油旋转接头，开机运行一切正常，运行约 3 个月逐步出现漏油；拆解接头内部充满油泥与固体杂质，密封环严重磨损失效，油品劣化，就是典型杂质引发故障。
3 杂质损伤密封件的典型特征（故障判断要点）
检修拆解旋转接头，可直接观察密封环摩擦面快速判断故障根源：
1. **正常合格状态**：密封摩擦面光滑、平整、光亮，无划痕凹坑。此时即便有泄漏，基本可以排除介质杂质因素，需要排查弹簧力、装配、压力冲击等其它原因。
2. **轻度杂质损伤**：密封端面粗糙、失去光泽，布满细密环状划痕，没有很深沟槽，接头轻微滴漏，属于细小颗粒持续研磨。
3. **中度杂质损伤**：密封面出现明显环形沟槽，局部麻点凹坑，介质明显泄漏，颗粒已经持续破坏密封平面。
4. **严重异常磨损**：密封环表面宽大沟槽、局部崩缺，密封面大面积损毁，介质大量喷射泄漏；接头腔体内部积存大量油泥、焦屑、铁锈颗粒。
重点区分：若是干烧、过热失效，密封件多表现为龟裂、碳化；杂质颗粒磨损，核心特征是**摩擦面大量划痕、沟槽，接头腔体可找到固体杂质碎屑**。
4 故障的预防与解决对策
旋转接头密封件属于精密易损件，一旦密封面被颗粒划伤，更换新密封件如果不解决介质杂质源头，很快会再次损坏重复泄漏。需要从源头过滤、管路处理、维护巡检三个方向处理：
1. 管路系统充分冲洗
新设备安装、管路改造检修完成后，务必对整个管路系统进行循环冲洗，把焊渣、铁锈、砂石彻底清理干净，之后再接入旋转接头，避免安装初期杂质直接打坏密封。
2. 增设过滤装置
- 冷却水工况：管路加装 Y 型过滤器，定期清理滤网；循环水系统做好水处理，减少结垢、锈蚀。
- 蒸汽管路：前端加装蒸汽过滤器，拦截管道氧化皮；定期排放管道疏水。
- 导热油系统：系统安装过滤器，定期清洗过滤芯；定期检测导热油理化指标，油劣化、结焦时及时换油，减少油泥碳粒生成。
3. 定期巡检与介质化验
定期观察旋转接头泄漏状态；导热油定期取样化验，监测油的粘度、残碳；冷却水观察浊度；蒸汽系统定期排污。一旦发现介质杂质含量高，优先处理系统介质，不要单纯反复更换旋转接头密封件。
4. 备件检修注意事项
拆解故障接头，若确认是颗粒杂质磨损，更换密封件同时，必须清理接头壳体内部残留杂质，不能直接换新密封就装机；否则残留颗粒会再次损伤新密封环。
5 结语
冷却水、蒸汽、导热油工况的旋转接头，很多非预期泄漏故障，根源不在接头本体质量，而是流体介质内部固体颗粒杂质侵入动密封摩擦副。颗粒杂质研磨划伤精密密封端面，逐步发展成渗漏、喷射泄漏。
处理这类故障不能只简单更换密封件，治标不治本。必须溯源介质系统，做好管路冲洗、过滤净化，控制介质内部颗粒含量，才能延长旋转接头使用寿命，降低停机故障率。
