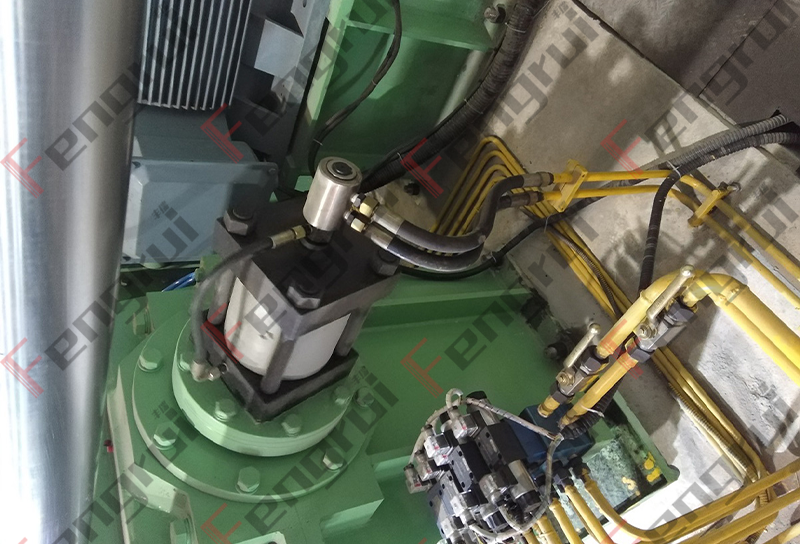

冶金冷轧、分条、镀锌、彩涂生产线的卷取机、开卷机依靠涨缩油缸实现钢卷、铝卷装夹，油缸随卷筒同步旋转，双通道高压液压旋转接头是输送高压液压油、保障卷筒稳定涨缩的核心密封部件。行业主流进口标准 1600、1690、1790、1890 系列双通道液压旋转接头，丰瑞机械完成全尺寸国产化对标替代，同时配套 MT、K、RT、KF-DG 等国产标准化系列，适配新旧各类卷取机组，已在数十家金属加工、钢厂现场落地稳定应用。
二、卷取机工况需求与接头选型逻辑
1. 设备工况痛点
高压环境：涨缩油缸工作压力 16~21MPa，瞬时冲击压力大，普通接头易内泄、外漏；
连续运转：生产线 24 小时不间断作业，卷筒转速 50~250rpm，密封件磨损快；
现场环境恶劣：轧制乳化液、粉尘、油污侵蚀，锈蚀易造成螺纹卡死；
进口配件短板：原装 1600/1690 系列采购周期长、单价高，停机维修成本巨大。
2. 标准型号对应适配范围
（1）对标进口 1600/1690/1790/1890 主流系列（丰瑞机械国产化替代款）
1600 系列：小型分条机、薄带铝卷开卷机，低压低速工况，1/4+1 寸双通道 NPT 螺纹，最高耐压 207bar，转速≤250rpm；
1690 系列：通用型冷轧卷取机、纵剪机，市面应用最广，适配 800~1250mm 宽度钢带生产线；
1790 系列：中厚板、镀锌线卷取机，加大流道，大流量液压油输送，适合大卷筒涨缩油缸；
1890 系列：热轧、厚板重卷机组，加厚壳体、强化轴承，抗冲击、重载连续运行。
（2）国内同用途通用替代型号汇总
MT 系列：双通道微间隙密封，钢厂冷轧、酸洗线标准配套，完全替换 1690/1790；
K/KC 系列：非接触式密封，高速长寿命，适合 24 小时连续轧制产线；
RT 系列（台湾同源国产款）：铝箔、铜带分条机专用，小巧轻量化；
KF-DG 系列：滚珠轴承结构，低扭矩，老设备改造免改安装尺寸；
PC70 系列：经济型双通道，小型金属分切设备低成本替换方案。
三、现场落地应用案例

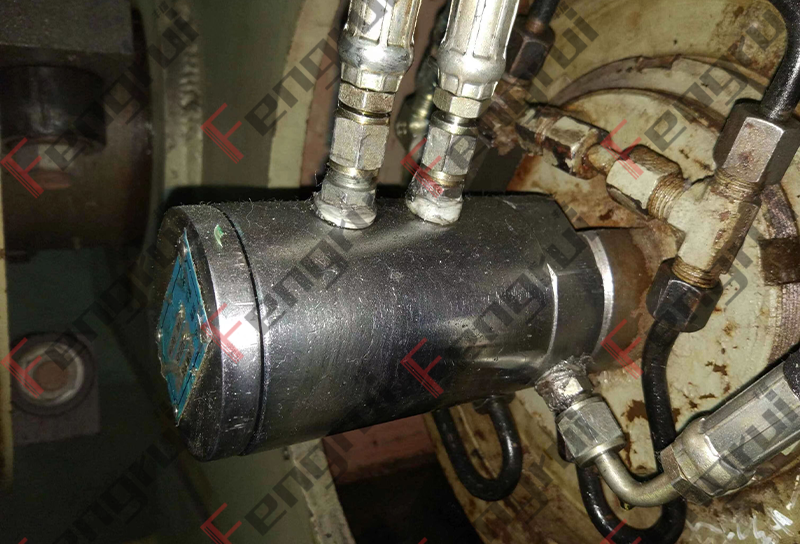

案例 1：山东滕州某冷轧薄板厂 1250mm 分条生产线
设备现状
原有 4 台卷取机配套进口 1690-000-168 旋转接头，平均 3 个月出现渗漏，单次更换配件 + 停机损耗超 8000 元，进口货交货周期 4 周，严重制约产能。
改造方案
全部更换丰瑞机械国产对标款液压旋转接头，安装尺寸、螺纹规格、流道完全通用，无需改动卷筒轴头、液压管路。
使用效果
采用橡胶、四氟改性复合密封，耐磨抗乳化液腐蚀，连续使用 12 个月无渗漏；
现货库存，故障当天即可更换，停机时长缩短 90%；
采购成本降至原装进口的 60%，年度维保费用下降 65%。

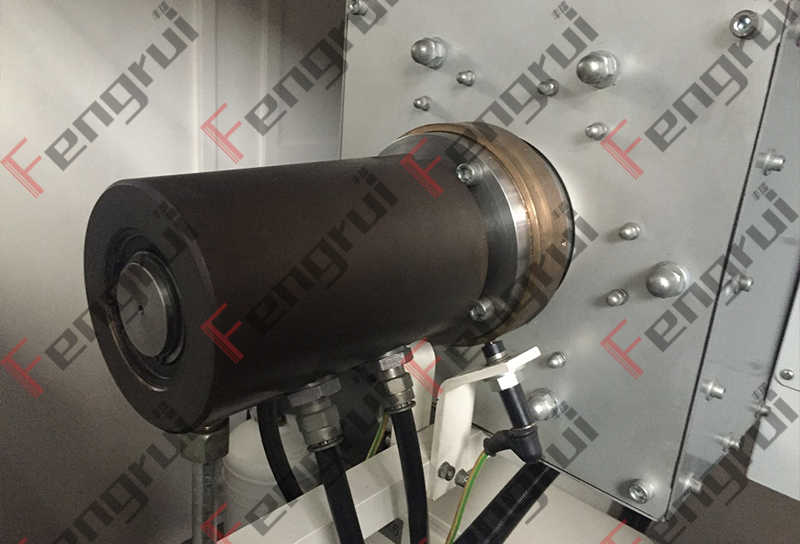

案例 2：河北大型镀锌钢厂 1700mm 热镀锌卷取机组
设备现状
重型卷取机原装进口旋转接头，厚钢卷涨缩冲击压力大，壳体易开裂，原厂配件供货周期长。
改造方案
选用丰瑞 强化型液压旋转接头，壳体采用 45# 钢调质处理，加宽支撑轴承，适配高压冲击工况。
使用效果
耐受 21MPa 峰值液压冲击，连续 18 个月稳定运行，无壳体变形、渗油问题，适配 24 小时不间断镀锌生产线。
案例 3：江苏铝箔加工厂小型开卷机组改造
设备现状
650mm 铝箔分切机配套进口液压旋转接头，设备空间狭小，进口接头体积大、拆装繁琐。
改造方案
丰瑞 代替进口紧凑型替代款，外形尺寸完全对标，轻量化铝合金壳体，狭小安装空间适配性强。
使用效果
拆装单人 10 分钟完成，适配铝箔低速平稳涨缩工况，无油液污染铝箔板面，成品次品率大幅降低。
四、1600/1690/1790/1890 系列产品核心优势
全尺寸无损替换：螺纹、总长、安装止口、油路位置与进口 全系一致，旧设备改造无需机加工；
双通道独立密封：两条液压油路互不串油，保障卷筒涨缩同步精度，杜绝钢带跑偏；
重载耐磨结构：双精密滚珠轴承支撑，启动扭矩小，长期低速重载不卡顿；
多重防漏设计：内置泄油回流通道，渗漏介质直接回油箱，避免污染轧制板面；
多材质定制：标准铝合金壳体，腐蚀工况可选 304 不锈钢、铸铁壳体，密封件支持碳化硅、全氟醚定制。
五、选型与安装注意事项
按产线宽度选型：小型分切机选 1600；通用冷轧线标配 1690；厚板镀锌线选用 1790；热轧重卷机组使用 1890；
安装配套高压减震软管，抵消卷筒旋转震动，防止螺纹撕裂渗漏；
液压站加装油路过滤器，拦截铁屑、杂质，避免硬质颗粒划伤密封端面；
长期高温液压油工况，可升级高温专用密封套件，延长使用寿命。
六、总结
1600、1690、1790、1890 双通道液压旋转接头是卷取机涨缩系统标配核心部件，丰瑞机械实现全系列国产化对标，同时兼容 MT、K、RT、KF-DG 等国产通用型号，兼顾新设备配套与老旧产线改造需求。
多家钢厂、金属加工企业现场案例验证，国产替代款在耐压、耐磨、使用寿命上达到进口产品标准，采购与维保成本大幅降低，现货快速交付，有效解决进口配件供货慢、维修停机损耗大的行业痛点。丰瑞机械可根据客户卷筒尺寸、压力、转速提供非标定制液压旋转接头，一站式解决冶金卷取机流体密封渗漏难题。
