船舶甲板起重、液压收放、系泊驱动等设备存在往复摆动工况，管路固定端与摆动执行机构之间无法直接硬管连接，普通直通旋转接头无法适配 ±360° 以内往复摆动作业，极易出现密封撕裂、液压油渗漏、介质泄漏等故障。往复摆动式旋转接头专为小幅往复摆动工况研发，依靠弧形平衡密封结构适配周期性摆动运动，既能稳定输送液压油、海水、淡水、船用柴油或甲醇等介质，又可大幅降低密封件磨损，广泛应用各类船舶甲板设备，同时在水产鱼苗输送、冶金加热炉、化工石油管道、明胶加工、食品生产线等多行业成熟落地。丰瑞机械摆动式回转接头（别名：往复摆动式旋转接头；回转摆动式旋转接头）采用一体式耐磨密封组件，适配船用高盐雾、高震动、高低温恶劣环境，拥有大量船舶甲板设备实地改造配套案例。
二、船用甲板设备工况痛点
往复摆动作业：吊机、系泊绞车、舱盖液压油缸摆动角度 ±90°~±270°，持续周期性往复运动，普通旋转接头密封极易疲劳损坏；
海洋腐蚀环境：海水飞溅、高盐雾、潮湿环境，普通铸铁壳体易锈蚀，密封件易被海水腐蚀老化；
持续震动冲击：船舶航行颠簸、甲板吊机起吊重物产生瞬时液压冲击，易造成接头松动、内泄串油；
介质多样：同时适配高压液压油、冷却海水、消防淡水，一套设备需兼顾多介质输送密封需求；
狭小安装空间：甲板设备结构紧凑，安装空间受限，传统接头体积大，拆装检修难度高。

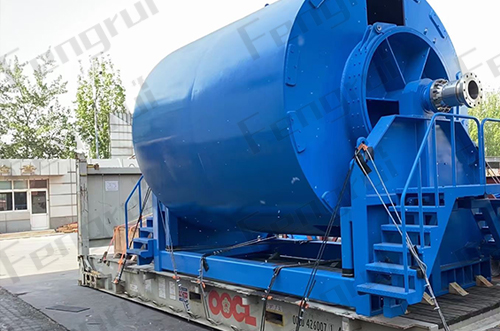

三、船用甲板设备现场应用案例
案例：远洋货运船甲板液压舱盖配套往复摆动式回转接头
设备基础情况
国内远洋散货运输船甲板液压舱盖启闭机构，原配套老式分体式旋转接头，每航行 2 个月就出现液压油渗漏，盐雾腐蚀导致壳体锈穿，每次登船检修需停航 1 天，油料损耗、停航损失成本高昂。船舶常年近海、远洋交替航行，甲板设备长期接触海水盐雾，油缸摆动角度 ±180°，系统工作压力 16MPa。
改造配套方案
更换丰瑞往复摆动式回转接头，壳体整体采用 316L 不锈钢材质，耐海水盐雾腐蚀；内部采用弧形石墨碳化硅平衡密封，专门适配周期性往复摆动工况；整体紧凑型结构，完美匹配舱盖狭小安装位，油路接口与原设备标准一致，无需改动管路、油缸安装底座，直接无损替换。
落地使用效果
耐往复摆动磨损，船舶连续航行 12 个月无渗油、串油故障，密封使用寿命提升 6 倍以上；
316L 不锈钢全壳体，抵御海水、盐雾侵蚀，无锈蚀、壳体破损问题；
抗液压冲击结构，起闭舱盖瞬时压力波动不会造成密封失效；
标准通用螺纹接口，船舶检修单人即可完成拆装，大幅缩短停航维保时长。

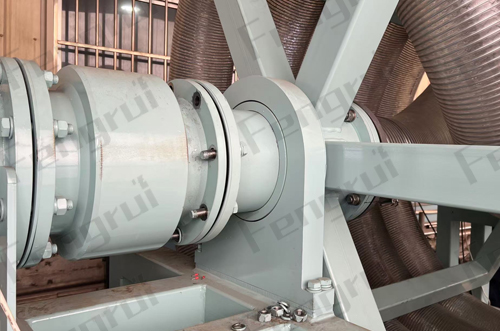

四、水产鱼苗输送设备配套应用实拍案例
水产养殖基地鱼苗转运、循环活水输送设备，设备导流摆臂需要持续小幅往复摆动，持续输送低温活水，水中含有鱼虾排泄物、细小泥沙杂质，普通接头硬质杂质易划伤密封端面，出现漏水问题，导致鱼苗水体缺氧损耗。
现场配套往复摆动式回转接头，端面加装前置杂质过滤挡圈，阻挡水体杂质磨损密封；黄铜耐腐蚀壳体适配淡水养殖环境，摆动密封无滴漏，稳定循环输送活水，避免鱼苗因缺水、水体流失出现死亡损耗。
五、往复摆动式回转接头多行业适配设备清单
除船舶甲板设备、水产鱼苗输送设备两大核心应用场景外，该款回转摆动式旋转接头凭借往复摆动适配特性，可适配多领域工业设备：
冶金行业：钢厂加热炉炉门摆动油缸、轧线摆动喷淋冷却管路、热轧摆动导料机构；
石油化工行业：化工反应釜摆动搅拌管路、石油管道摆动输送阀组、防腐介质输送摆动机构；
明胶 / 食品加工行业：明胶熬制摆动搅拌换热辊、食品生产线摆动喷淋清洗管路、酱料搅拌摆动液压机构；
其他通用设备：大型工程机械摆动液压油缸、造纸摆动涂布辊、橡塑机械摆动压合机构。
六、产品核心适配优势
专属往复摆动密封结构：区别常规无限旋转接头，弧形平衡密封适配 ±0~±360° 任意角度往复摆动，杜绝密封疲劳破损；
多材质防腐定制：船用可选 316L/304 不锈钢壳体，淡水、普通工况选用黄铜壳体，化工腐蚀介质可定制哈氏合金壳体；
多介质通用：高压液压油、海水、淡水、导热油、低温清水、弱腐蚀化工流体均可适配；
抗震动、抗冲击：加厚轴承支撑结构，船舶、钢厂高震动工况稳定运行，不易松动渗漏；
无损替换设计：标准螺纹、法兰、半分环多种连接方式，老旧设备改造无需机械加工，快速更换。
七、选型安装注意事项
船用设备优先选用不锈钢壳体 + 耐腐蚀氟橡胶密封套件，抵御海上盐雾腐蚀；
根据设备实际摆动角度、系统工作压力匹配对应密封型号，大角度摆动工况选用加宽密封摩擦副；
介质含有泥沙、杂质场景（水产、钢厂喷淋），管路前端加装 Y 型过滤器，延长密封使用寿命；
安装时配套金属减震软管，抵消设备摆动、震动带来的应力，防止接头螺纹撕裂渗漏。
八、总结
往复摆动式回转接头解决各类往复摆动设备管路密封难题，在船舶甲板舱盖、甲板吊机、系泊绞车等船用设备中表现突出，完美适配海洋高腐蚀、周期性摆动、高震动严苛工况；同时在鱼苗活水输送设备中实现无漏水稳定循环作业。除此之外，该类回转接头可广泛覆盖钢厂加热炉、石油化工管道、明胶食品加工等多行业摆动流体输送设备。丰瑞机械可根据船舶吨位、摆动角度、介质类型定制适配回转接头，一站式解决往复摆动工况介质渗漏、设备频繁维保难题。
