HM型埋入式旋转接头

HMS型埋入式旋转接头

发表时间：2026-08-07 | 点击率：51

产品特点

PRODCUT FEATUREA

*平衡式机械密封结构，扭矩力小、转动灵活、寿命长；

*碳化硅密封环，抗水碱及杂质颗粒；

*无油轴承支撑，运转平稳；

*铜合金、201、SUS304材质可选；

*可定制耐腐蚀密封组件及材料；

*可根据用户参数数据及钢铁冶金设计院图纸定制加工；

*可完美替代进口DEUBLIN(杜博林)2400单通路系列。

此系列旋转接头可非标异型订制

技术参数

PATMETERS

介质冷却液、水最大使用压力：	DN	15~25	230 PSI	18 bar
介质液压油、齿轮油最大使用压力：		15~25	750 PSI	50 bar
介质压缩空气、蒸汽最大使用压力：		15~25	290 PSI	20 bar
最高使用速度（转子）：
	DN	15~25	200 RPM	200 min-1
最高使用温度：	120℃		＞120℃ 请咨询丰瑞旋转接头

内部结构

INTERNAL STRUCTURE

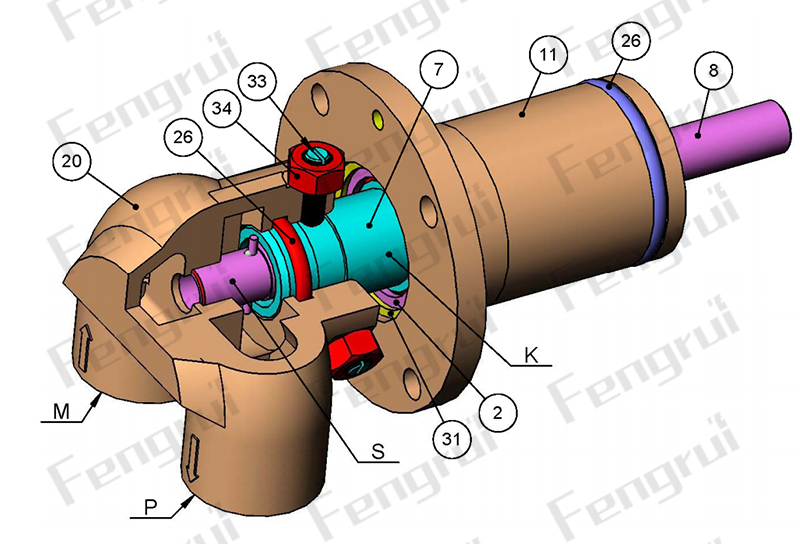

HMS型埋入式旋转接头零件名称：

2.无油轴承，7.外管（K）（又名空心轴），8.内管（S），11.壳体， 20.弯头，26.O 形圈，31.孔用挡圈，33.螺栓，34.螺母。
K—外管代号，M—管路入口代号（进入中心通路,内管通路。）,P—管路出口代号（进入外管和内管之间的环形通路）, S—内管代号。

产品介绍

Product Description

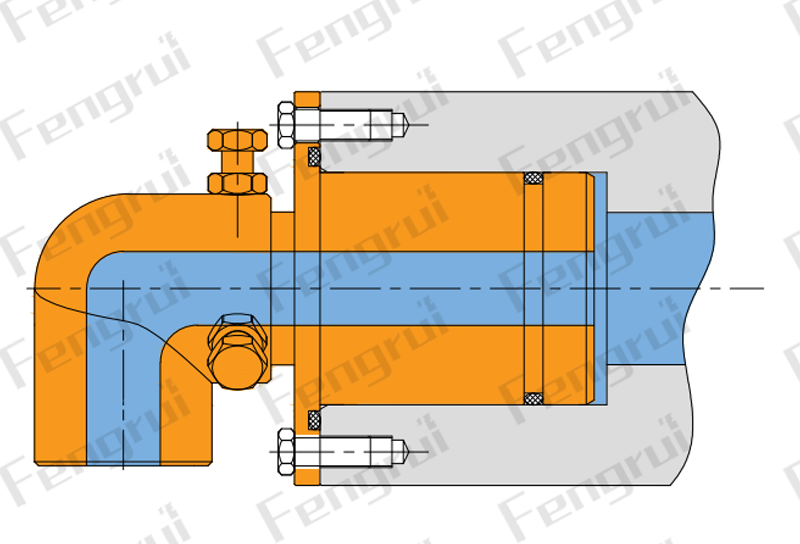

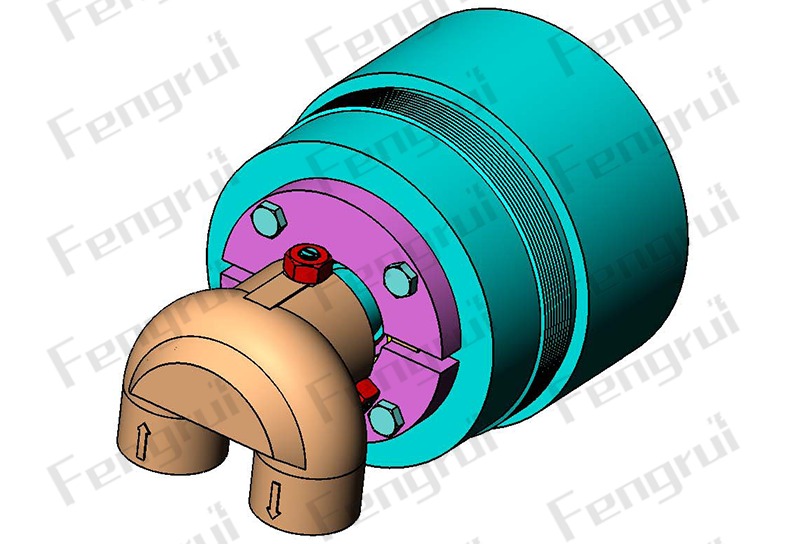

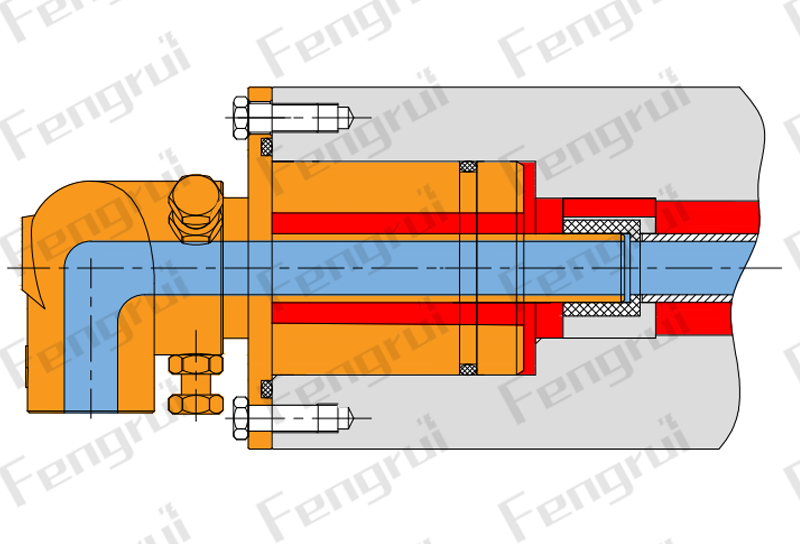

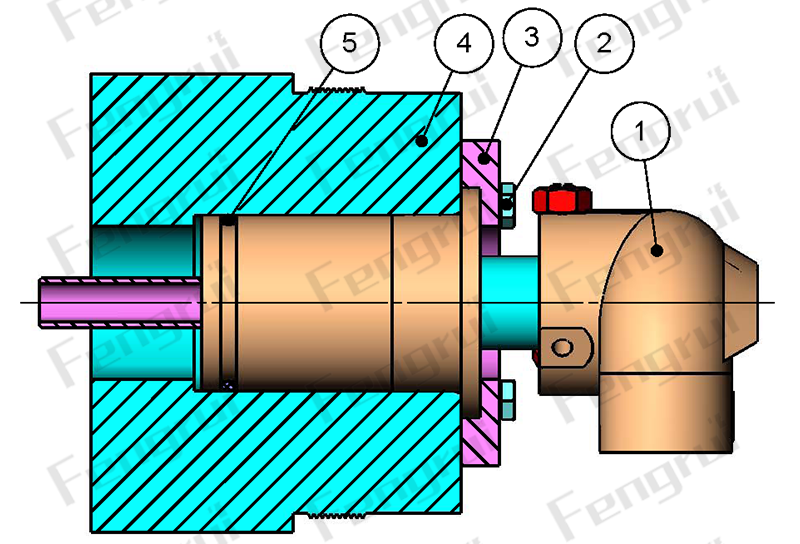

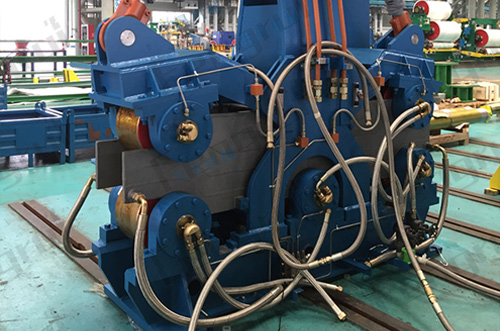

HM型埋入式旋转接头是钢铁冶金连铸机械设备冷却辊专用接头，同时也能用于其他行业机械设备外部尺寸受限、安装空间狭小的情况下。接头大部分深入到辊子内部，只有弯头露出方便连接金属软管、波纹管等管道管路；改变了轴向串列式改为倒置内藏式，可以有效的减小了轴向长度，法兰与壳体一体化设计；此款埋入式旋转接头分为端面密封和外圆密封两种结构，以及HMD型单向流通式和HMS型双向流通式。

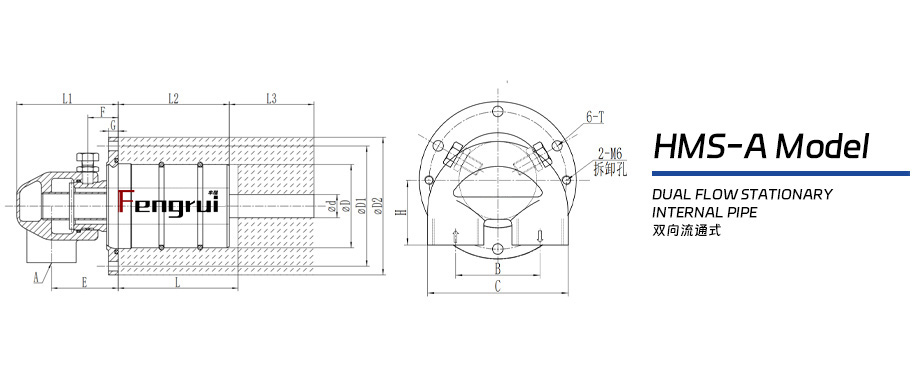

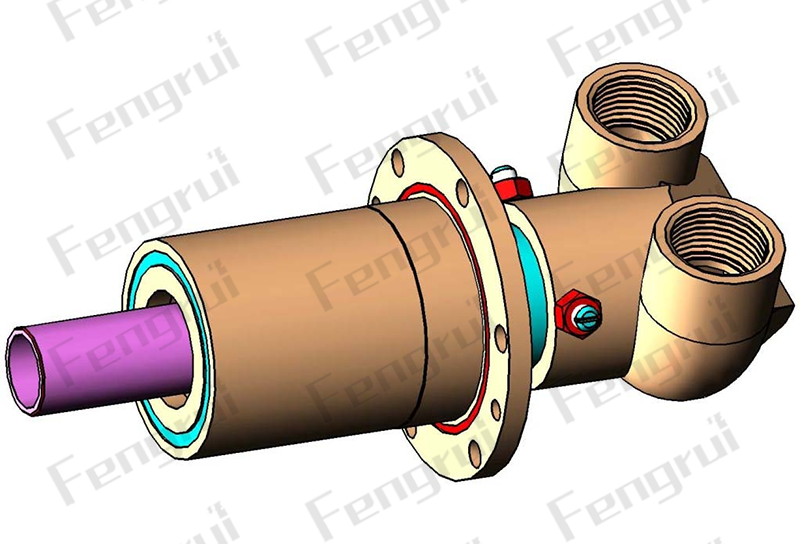

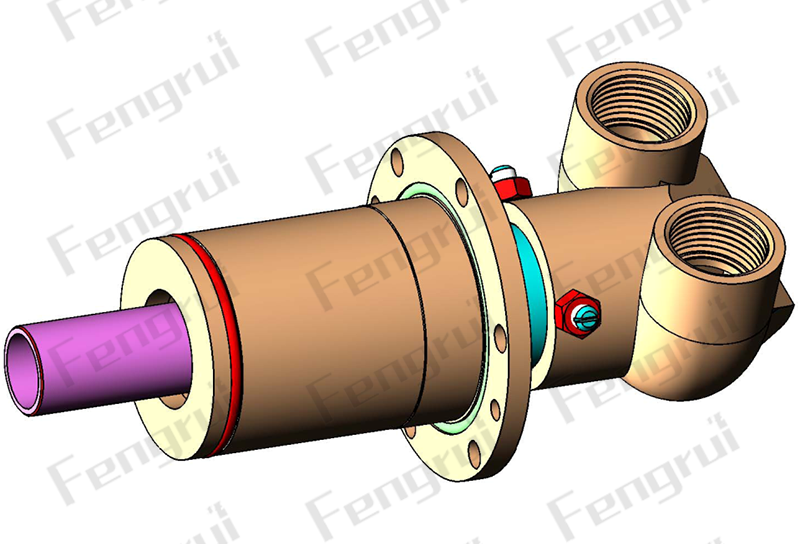

HMS型埋入式旋转接头图纸

HMS-A型连铸机埋入式旋转接头 - 双向流通式 - 法兰连接
DN	Model	A	B	C	d	安装孔D(H8)	安装孔L	D1	D2	L1	L2	L3	E	F	G	H	T
15	HMS-A 15	Rc1/2	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20A	HMS-A 20A	Rc3/4	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20B	HMS-A 20B	Rc3/4	51	85	19	59	82	83	95	73	76	49	49	23	6	39	M6
25	HMS-A 25	Rc1	65	106	28	71	94	98	112	99	85	48	68	26	6	52	M6
注：安装孔尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际连接尺寸订制！

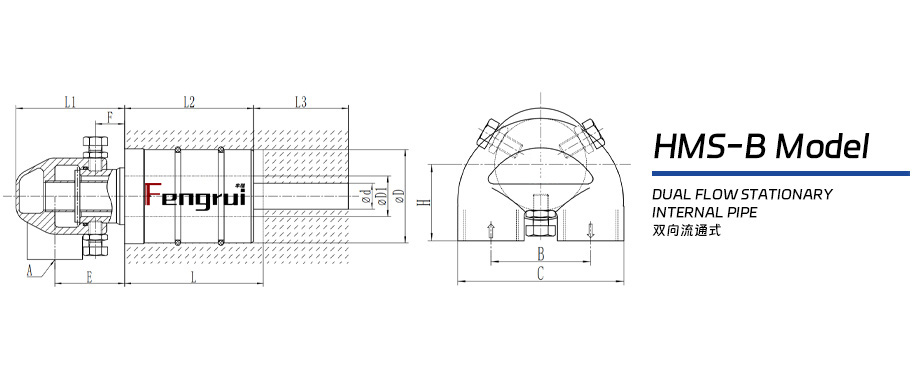

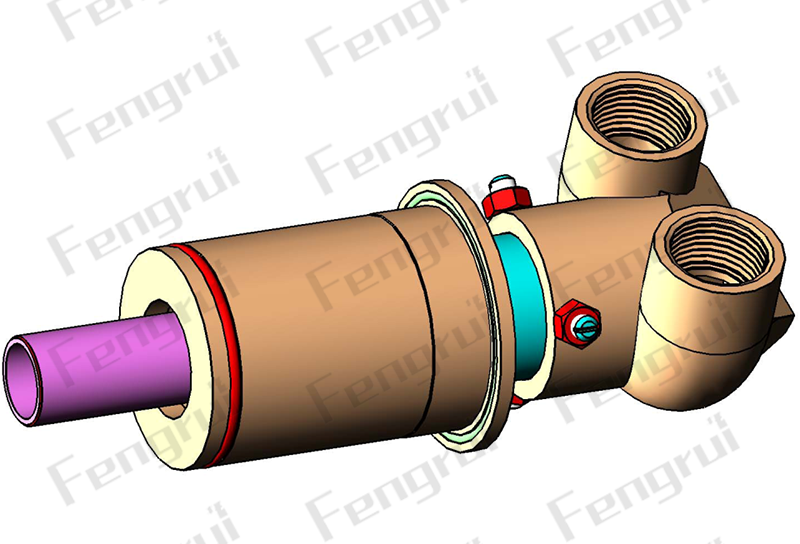

HMS-B型埋入式旋转接头图纸

HMS-B型连铸机埋入式旋转接头 - 双向流通式
DN	Model	A	B	C	d	安装孔D（H8）	安装孔L	D1	L1	L2	E	F	H
15	HMS-B 15	Rc1/2	51	85	14	46	67.8	28	67	49	43	16	39
20A	HMS-B 20A	Rc3/4	51	85	14	46	67.8	28	67	49	43	16	39
20B	HMS-B 20B	Rc3/4	51	85	19	59	98.5	38	67	49	43	16	39
25	HMS-B 25	Rc1	65	106	28	71	101	48	91	48	60	18	52
注：安装孔尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际连接尺寸订制！
