*轴向伸缩量：10mm
*偏斜角度：0.1°。
*采用平衡式密封结构，扭矩力小，转动灵活。
*O型密封圈均采用氟橡胶材质，提高了耐用性和耐腐蚀性。
*材质可选合金铜、不锈钢等。
*可根据用户提供图纸非标订制生产。
| 介质 冷却水 最大使用压力： | 160 PSI | 11 bar | ||
| 介质 空气 最大使用压力： | 174 PSI | 12 bar | ||
| 最高使用速度（转子）： | ||||
| 100 RPM | 100 min-1 | |||
| 最高使用温度： | 121℃ | ＞121℃ 请咨询丰瑞旋转接头 | ||

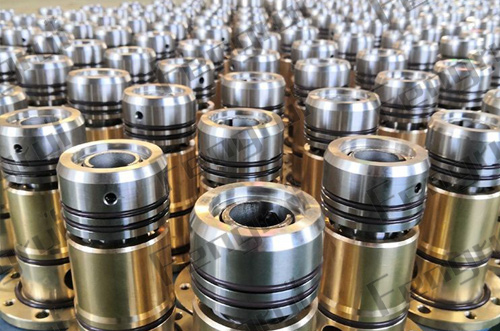

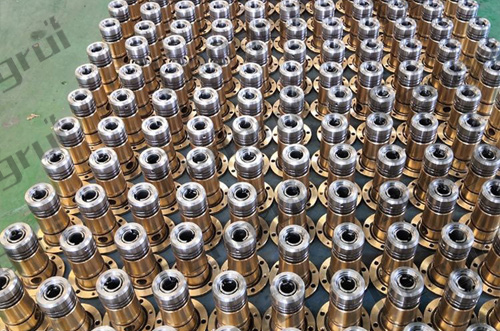

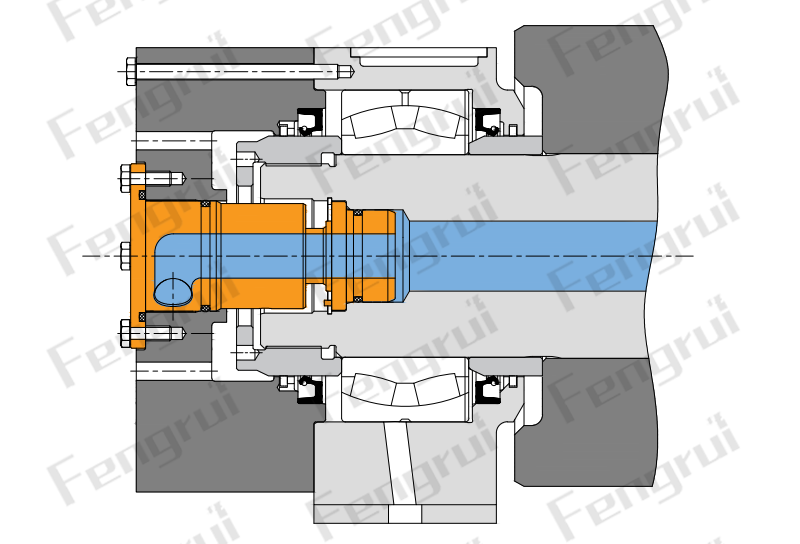

HMDU20系列埋入式旋转接头是根据现代钢铁冶金扇形锻、连轧机、连铸机轧辊特点而设计的，它将接头形体的绝大部分深入到辑子里面，外面仅露出管道连接弯头，有利于辊道流与流之间的空间布置。旋转接头的密封结构设计，除采用了平衡型密封设计外，还改变了原来轴向串列式为独特的倒置内藏密封式，这样，不仅减少了轴向长度，而且使壳体结构成为一体，更利于接头的拆装与维护。

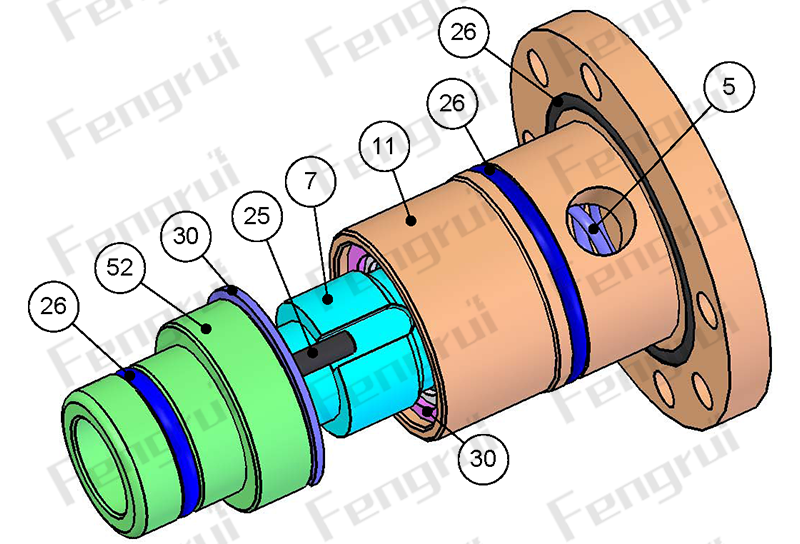

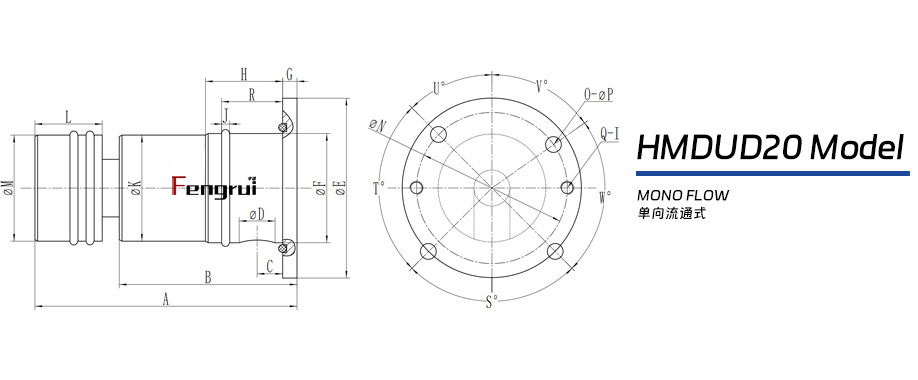

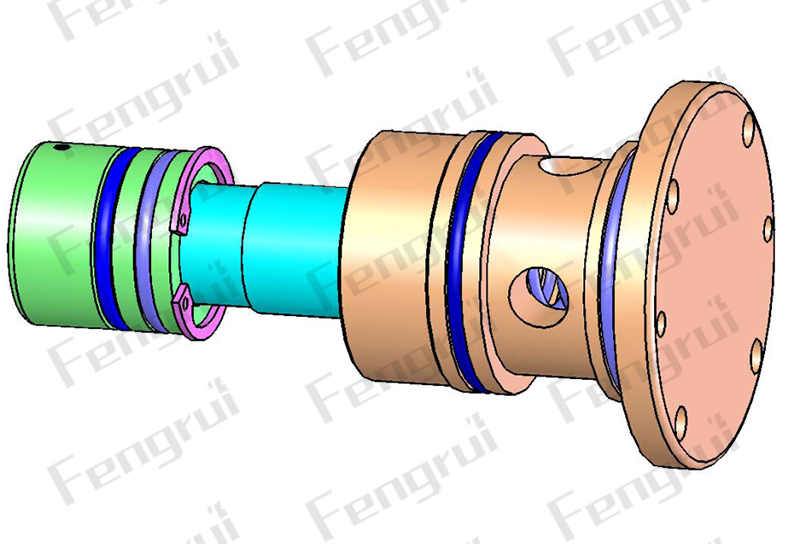

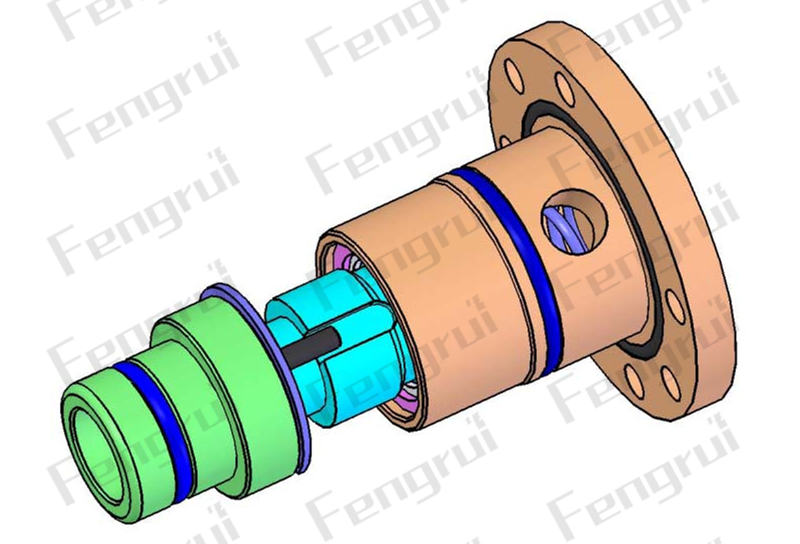

| HMDUD20型扇形段埋入式旋转接头 - 单向流通式 - 法兰连接 | |||||||||||||||||||||||
| Model | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W |
| HMDUD20-01 | 131.5 | 83 | 11.5 | 20 | 100 | 60e8 | 8 | 36 | 34 | 4.8 | 57 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| HMDUD20-02 | 142 | 95 | 17 | 20 | 100 | 60e8 | 8 | 41 | 34 | 4.8 | 58 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| HMDUD20-03 | 136 | 95 | 14.2 | 20 | 100 | 60e8 | 8 | 48 | 34 | 4.8 | 58.5 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
| 注：滑套等相关尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际安装尺寸订制。 | |||||||||||||||||||||||

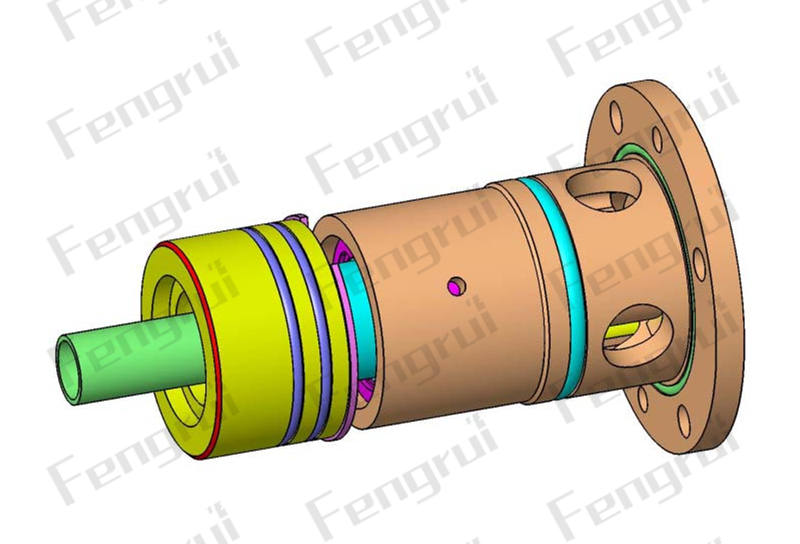

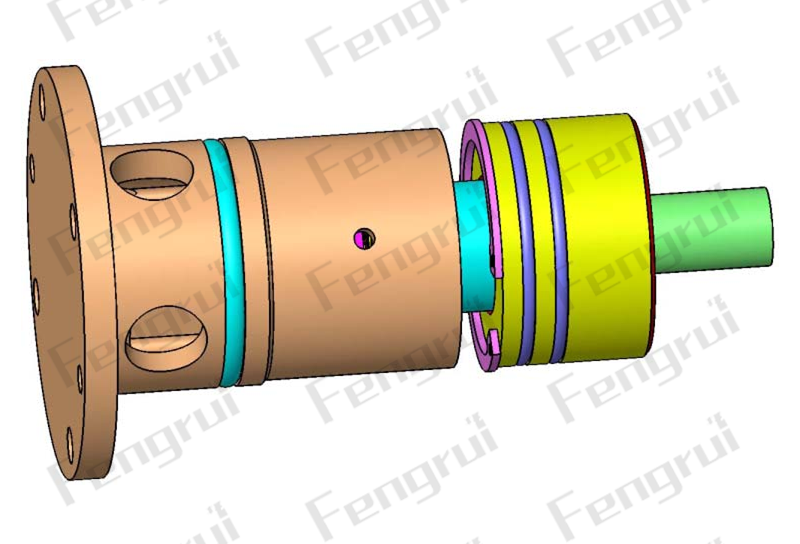

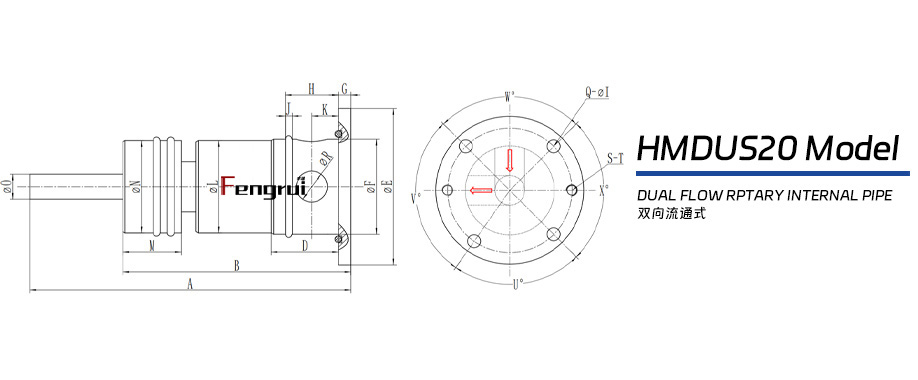

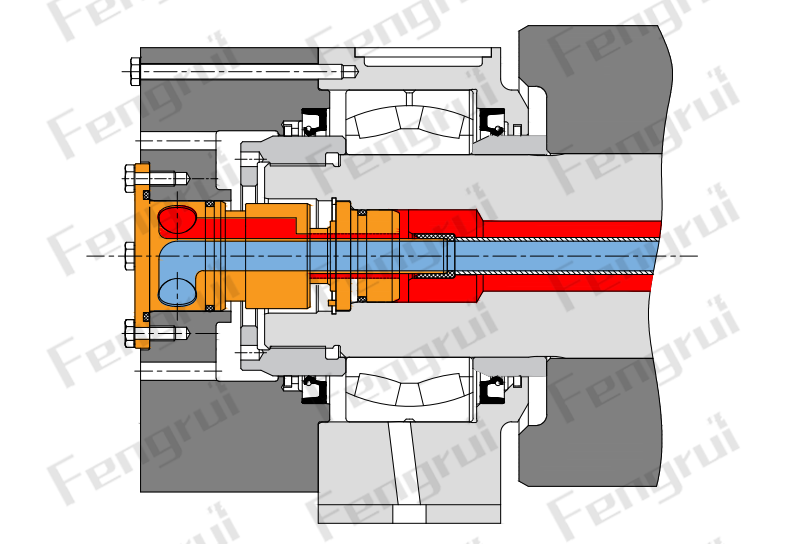

| HMDUS20型扇形段埋入式旋转接头 - 双向流通式 - 法兰连接 | ||||||||||||||||||||||||
| Model | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W | X |
| HMDUS20-01 | 156.5 | 135.5 | 87 | 40 | 100 | 60e8 | 8 | 34.8 | 20 | 4.8 | 15 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| HMDUS20-02 | 195 | 135.5 | 87 | 41 | 100 | 60e8 | 8 | 36 | 20 | 4.8 | 17 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | M89 | 2 | M8 | 80 | 100 | 90 | 90 |
| 注：滑套等相关零配件尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际安装尺寸订制。 | ||||||||||||||||||||||||
