完全安装在轴承盖及辊子内部，无需金属软管外面没有管道；
单簧（HNDND）和多簧（HMDNS）补偿结构；
生产线现场拆卸密封包，节约60%维护维修成本；
碳化钨机械密封元件，抗杂质；
浮动式结构设计，可承受±0.5mm轴头跳动；
最大8mm轴向位移补偿辊轴热膨胀；
整体不锈钢、铜合金材质，可长期用于通水环境；
*可根据用户提供图纸非标订制生产。
| 介质 水 最大使用压力： | DN | 15~20 | 230 PSI | 18 bar |
| 介质 空气 最大使用压力： | 15~20 | 230 PSI | 18 bar | |
| 介质 冷却液 最大使用压力： | 15~20 | 230 PSI | 18 bar | |
| 最高使用速度（转子）： | ||||
| DN | 100 RPM | 100 min-1 | ||
| 最高使用温度： | 121℃ | ＞121℃ 请咨询丰瑞旋转接头 | ||

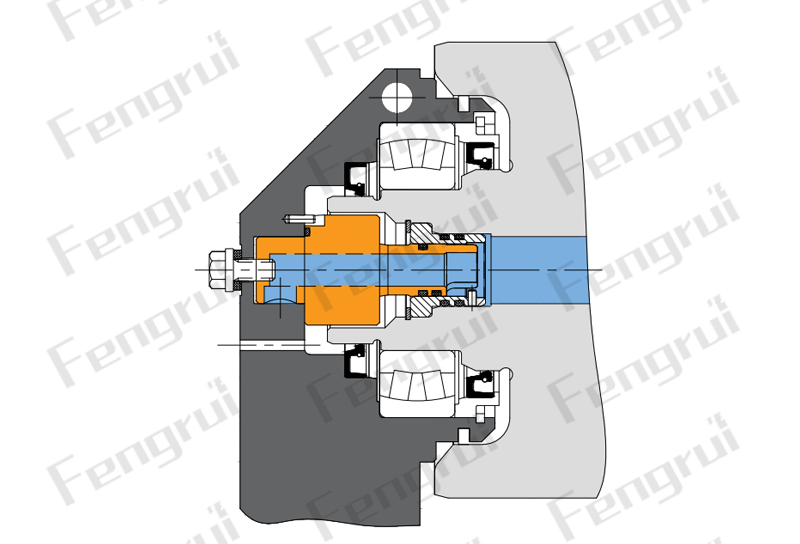

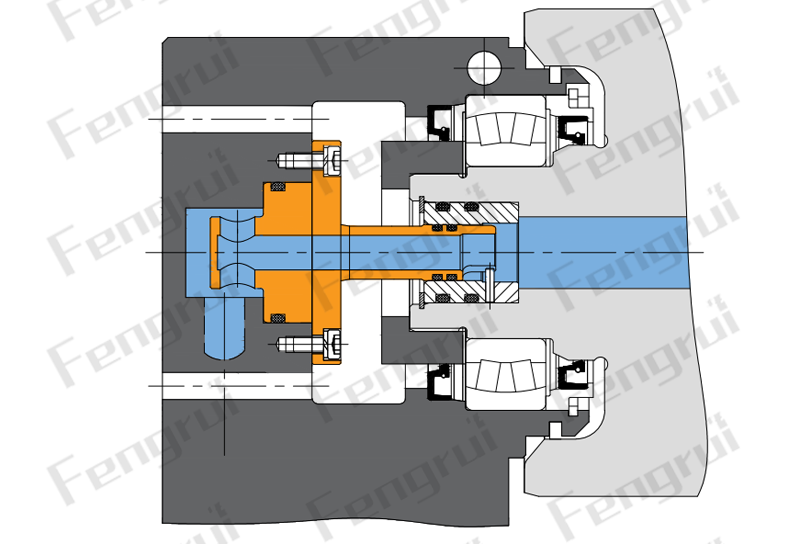

HMDN型埋入式旋转接头内部采用平衡式机械密封，密封元件采用耐高温、耐磨损、自润滑的材料精密加工而成；密封元件磨损后会由日本进口631不锈钢材质耐高温补偿弹簧进行补偿。安装采用埋入式连接，切记安装端面及安装孔加工要求Ra1.6以上，以保证安装密封可靠性，

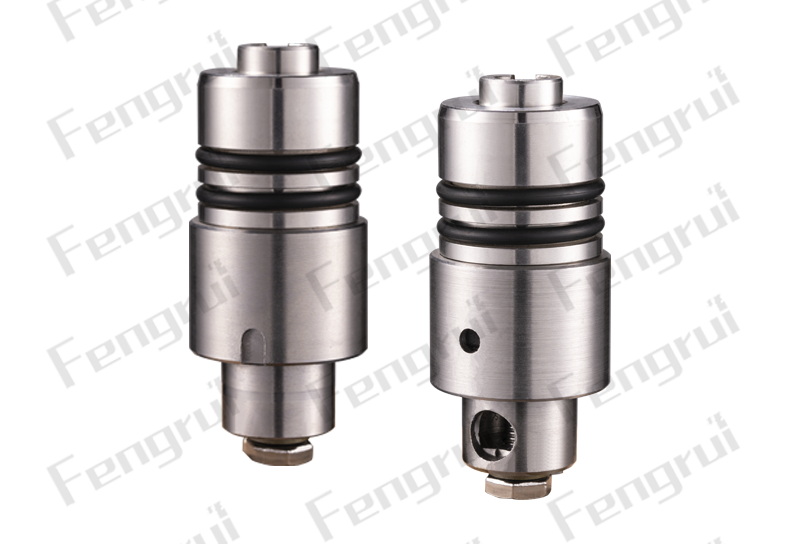

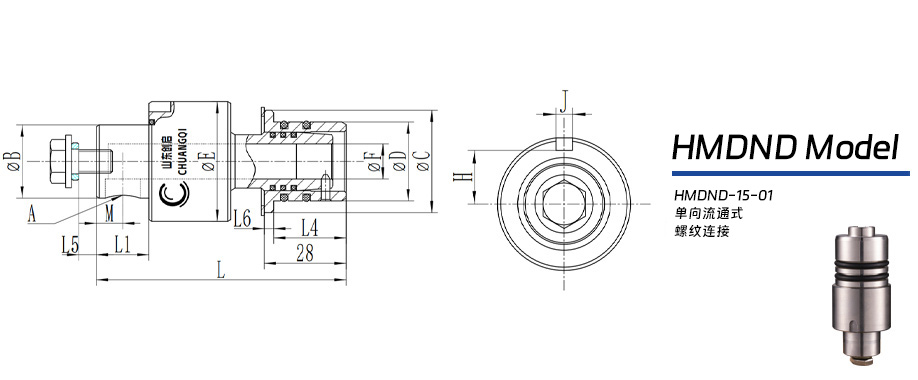

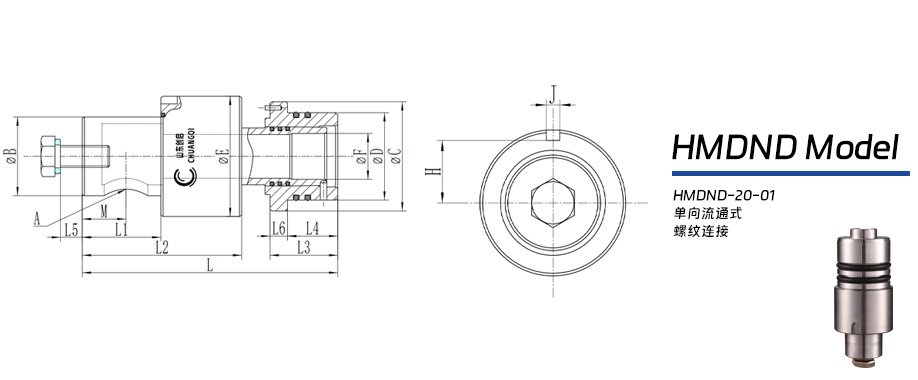

| HMDND型连拉矫机入式旋转接头 - 单向流通式 - 螺纹连接 | |||||||||||||||||||||||
| DN | Model | A | B | C | D | E | F | G | H | J | L | M | L1 | L2 | L3 | L4 | L5 | L6 | |||||
| 15 | HMDND-15A-01 | 12 | 25 | 35 | 27 | 41 | 16 | M8 | 16.5 | 5 | 85.5-8 | 9 | 18 | 46 | 28 | 20 | 6 | 8 | |||||
| 20 | HMDND-20A-01 | 16 | 36 | 50 | 40 | 55 | 20 | M10 | 23.5 | 5 | 117-8 | 20 | 36 | 73 | 31 | 23 | 10 | 8 | |||||
| 注：可根据拉矫机、连轧机、连铸机、扇形锻实际安装尺寸订制。 | |||||||||||||||||||||||

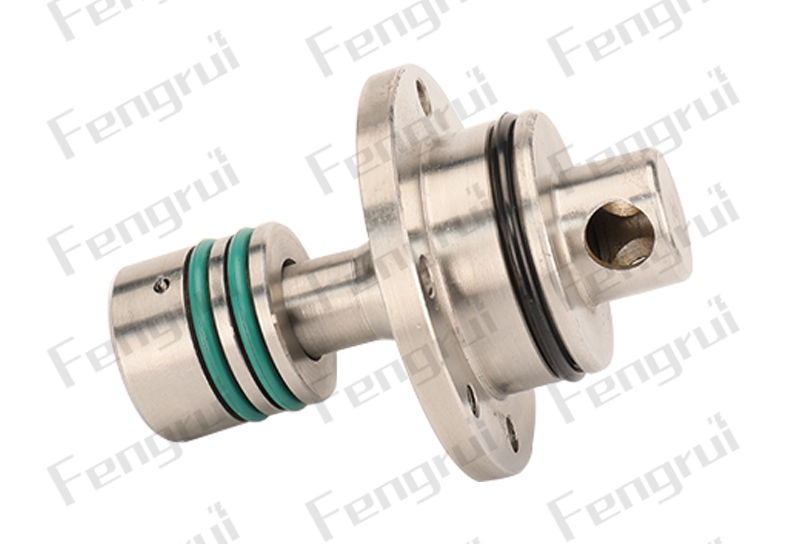

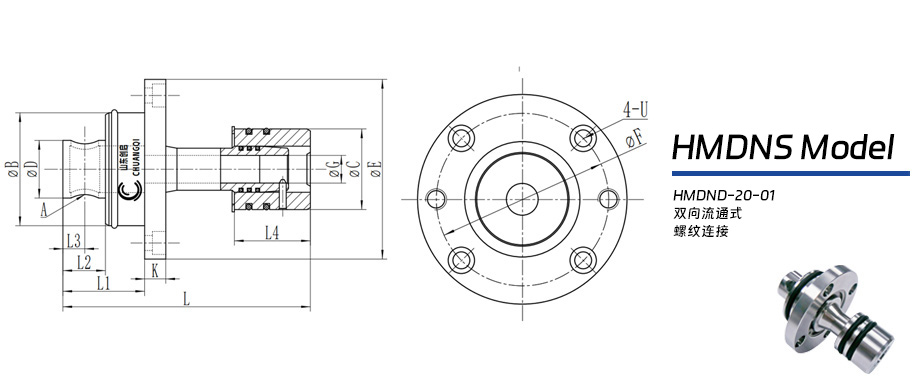

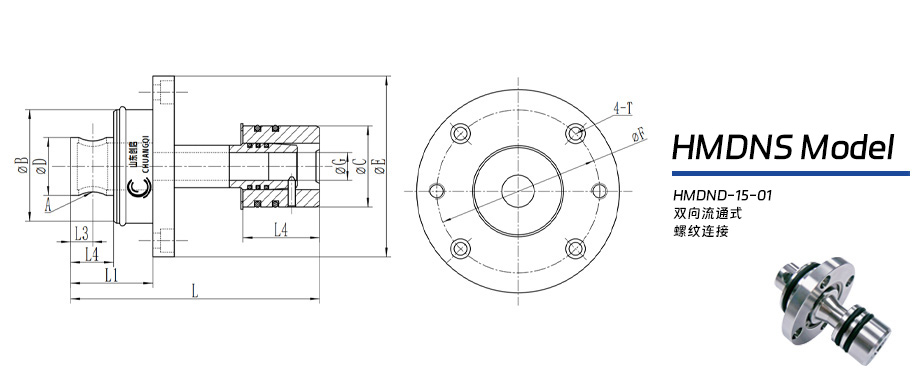

| HMDNS型连扇形段埋入式旋转接头 - 双向流通式 - 螺纹连接 | |||||||||||||||
| DN | Model | A | B | C | D | E | F | G | K | L | L1 | L2 | L3 | L4 | T-U |
| 15 | HMDNS-15A-01 | 12 | 49 | 35 | 25 | 78 | 64 | 12 | 10 | 107.5 | 35.5 | 18.5 | 9.5 | 33 | 4-Φ6.5 |
| 20 | HMDNS-20A-01 | 16 | 59 | 45 | 32 | 100 | 80 | 16 | 12 | 131 | 45 | 25 | 13 | 40 | 4-Φ6.5 |
| 注：可根据拉矫机、连轧机、连铸机、扇形锻实际安装尺寸订制。 | |||||||||||||||
