冷却水旋转接头

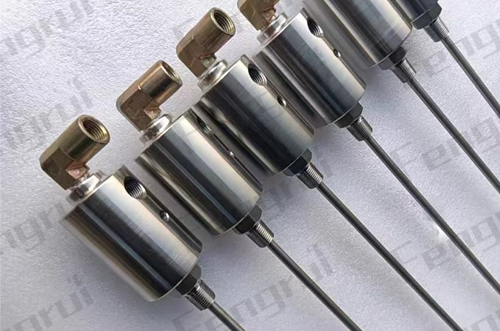

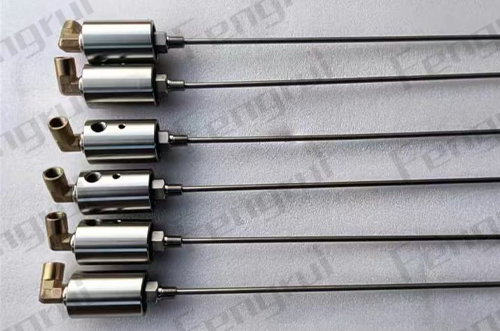

HB型不锈钢旋转接头

发表时间：2026-08-07 | 点击率：82

产品特点

PRODCUT FEATUREA

专为防锈、耐酸碱腐蚀工况而非标设计制造，单/双向设计，径向壳体连接，螺纹或法兰安装，自支撑旋转接头，低额定扭矩设计，密封端面硬化处理，平衡式机械密封结构，两只宽大的精密轴承支撑，结构简单方便现场维修更换，同轴连接方式可减少金属软管/胶管的操作应力，可适应高速、高压、高温、耐酸碱腐蚀等工况的通用型旋转接头，可满足卫生级食品药品的设计要求。

可选配项目:

-聚四氟乙烯(PTFE)、铝合金、铜合金、304、304L、316L材质可选

-日本NSK/瑞典SKF/德国INA/德国FAG等进口轴承

-优尼封(United Seals)德氏封（Dichtomatik）/派克（Parke）等进口密封件

-日本进口631、750材料不锈钢高温耐腐蚀弹簧

-食品药品级可选用304/304L/316L材质和硅胶材质密封

- 可代替进口Deublin(杜博林)、Parke(派克)、GAT(盖特)、Rotoflux(罗拓福斯)、Duff-Norton(达夫·诺顿)

此款耐腐蚀旋转接头是专为特殊工况需求而非标设计

技术参数

PATMETERS

介质水最大使用压力：	DN	6~50	350 PSI	25 bar
介质液压油最大使用压力：		6~50	2175 PSI	130 bar
介质压缩空气最大使用压力：		6~50	200 PSI	14 bar
最大真空度：			2 Hg	7 kPa
最高使用速度（转子）：
Straighreads:	DN	6~10	3000 RPM	3000 min-1
		15	2500 RPM	2500 min-1
		20~25	1500 RPM	1500 min-1
		32~40	750 RPM	750 min-1
		50	400 RPM	400 min-1

内部结构

INTERNAL STRUCTURE

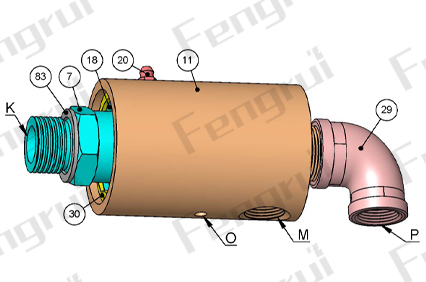

HB型不锈钢旋转接头零件名称：

7.外管（K）（不锈钢件），11.壳体（双通路用铜件,单通路用铝件），18.轴承，20.黄油嘴，29.弯头（铜件），30.轴用挡圈，83.密封垫圈。K—外管代号，M—管路接口代号，P—管路接口代号，S—内管接口代号，O—泄露观察孔代号（主要用于产品测试，观察旋转接头是否泄漏。）。

产品介绍

Product Description

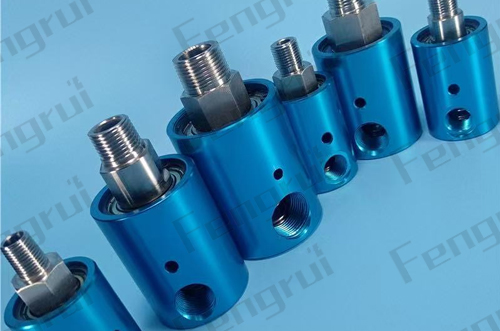

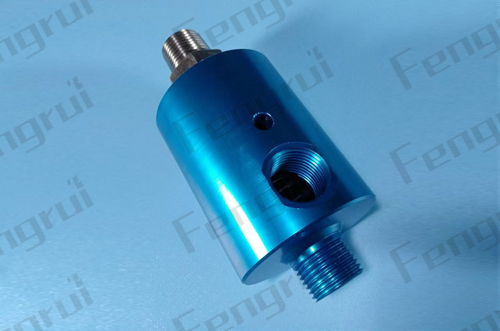

HB型耐腐蚀不锈钢旋转接头，专为含氯离子海水、电镀酸碱液、化工废水、脱硫介质、高温腐蚀流体研发，分为304/316不锈钢常规款、哈氏合金（C276/C22/B3等）、镍基合金（Inconel625）高端定制款三大材质梯队；配套分工况密封体系：EPDM 三元乙丙适配清水食品、FKM 氟橡胶适配海水热油、FFKM 全氟醚应对浓强酸高温溶剂。整机摒弃易锈蚀黄铜、铸铁结构，主打长效防锈、抗点蚀、抗应力腐蚀；支持单通路、双通路内外循环结构，适配冷却、加热、清洗介质输送，可直接替换普通铜制旋转接头，解决长期腐蚀环境锈穿、卡死、渗漏等痛点。广泛应用化工、电镀、海水设备、环保清洗、海洋机械、食品加工等强腐蚀场景，可直接替代传统铸铁、普通铜制旋转接头。

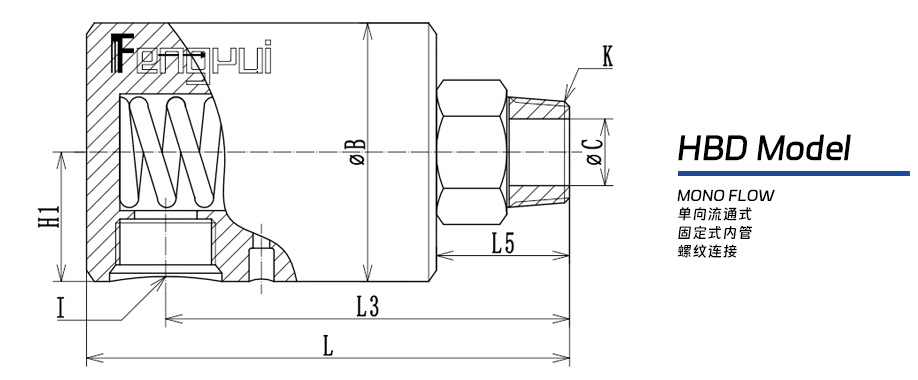

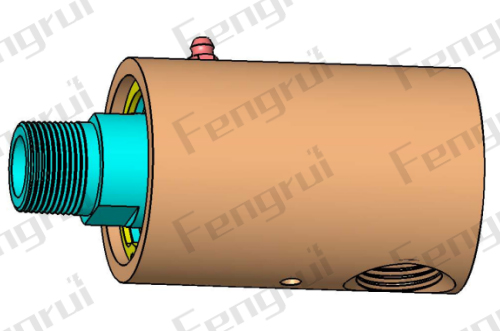

HBD型旋转接头单向流通式螺纹连接
DN	Model	K	I	L	L3	L5	H1	B	C
06A	HBD-06A	R⅛-RH/LH	Rc⅜	100	86	25	25	φ55	φ5
08A	HBD-08A	R¼-RH/LH	Rc⅜	100	86	25	25	φ55	φ6
10A	HBD-10A	R⅜-RH/LH	Rc⅜	105	91	30	25	φ55	φ9
15A	HBD-15A	R½-RH/LH	Rc½	105	91	30	25	φ55	φ12
20A	HBD-20A	R¾-RH/LH	Rc¾	116	96	32	27	φ62	φ16
25A	HBD-25A	R1-RH/LH	Rc1	126	105	32	32	φ74	φ20
32A	HBD-32A	R1¼-RH/LH	Rc1¼	156	129	42	38	φ90	φ30
40A	HBD-40A	R1½-RH/LH	Rc1½	162	132	42	41	φ95	φ35
50A	HBD-50A	R2-RH/LH	Rc2	221	183	61	51	φ122	φ48
65A	HBD-65A	R2½-RH/LH	Rc2½	251	206	68	68	φ156	φ62
80A	HBD-80A	R3-RH/LH	Rc3	281	229	80	81	φ158	φ75
90A	HBD-90A	R3½-RH/LH	Rc3	281	229	80	81	φ158	φ78
100A	HBD-100A	R4-RH/LH	Rc4	405	335	90	110	φ220	φ98
此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！

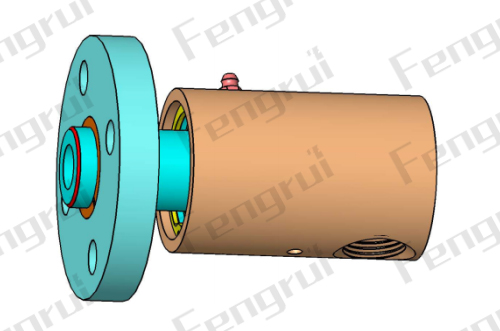

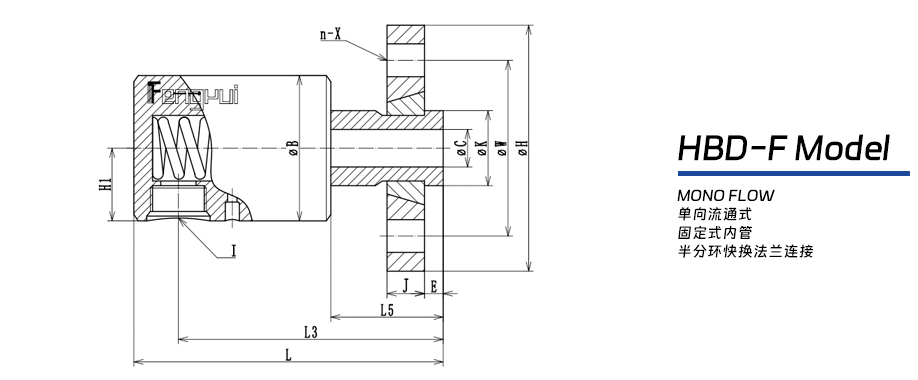

HBD-F型旋转接头单向流通式 - 半分环快换法兰连接
DN	Model	k	I	L	L3	L5	H1	B	C	W	H	J	E	n-X
15A	HBD-F15A	φ26	Rc½	171	104	43	25	φ55	φ12	65	95	14	8	4-φ14
20A	HBD-F20A	φ32	Rc¾	188	113	48	28	φ62	φ16	75	105	16	8	4-φ14
25A	HBD-F25A	φ36	Rc¾	194	119	49	35	φ74	φ20	85	115	16	10	4-φ14
32A	HBD-F32A	φ46	Rc1¼	234	143	56	38	φ90	φ30	100	140	18	12	4-φ18
40A	HBD-F40A	φ52	Rc1½	252	149	59	41	φ95	φ35	110	150	18	12	4-φ18
50A	HBD-F50A	φ60	Rc1½	317	189	67	51	φ122	φ48	125	165	20	15	4-φ18
65A	HBD-F65A	φ75	Rc2	378	215	76	68	φ156	φ60	145	185	20	18	4-φ18
80A	HBD-F80A	φ90	Rc2½	422	239	90	81	φ158	φ75	160	200	20	18	8-φ18
90A	HBD-F90A	φ100	Rc2½	422	239	90	81	φ158	φ78	150	175	15	20	6-φ14
此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询

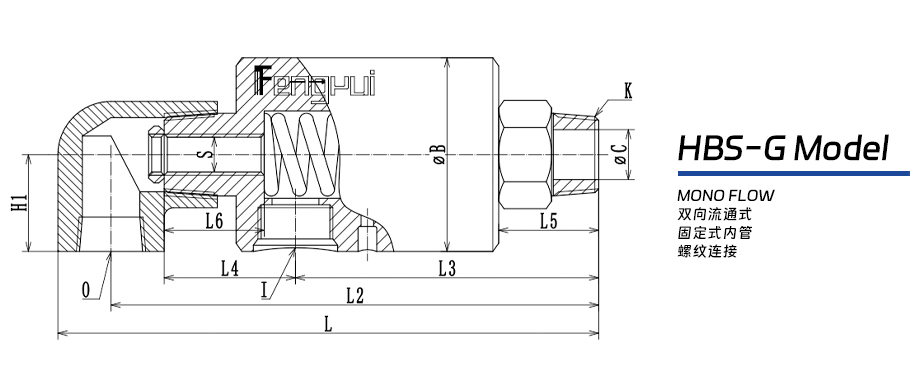

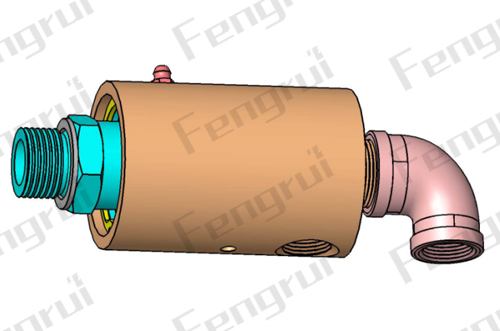

HBS-G型旋转接头双向流通内管固定式螺纹连接
DN	Model	k	I	O	S	L	L2	L3	L4	L5	L6	H1	B	C
15A	HBS-G15-6-RH/LH	R½	Rc½	Rc½	G⅛-RH/LH	158	143	91	35	30	28	28	φ55	φ12
20A	HBS-G20-8-RH/LH	R¾	Rc¾	Rc½	G¼-RH/LH	172	158	97	37	32	31	31	φ62	φ16
25A	HBS-G25-10-RH/LH	R1	Rc¾	Rc½	G⅜-RH/LH	177	162	102	45	32	33	33	φ74	φ20
32A	HBS-G32-15-RH/LH	R1¼	Rc1¼	Rc½	G½-RH/LH	220	203	129	53	42	35	35	φ90	φ30
40A	HBS-G40-20-RH/LH	R1½	Rc1½	Rc¾	G¾-RH/LH	235	218	132	55	42	38	38	φ95	φ35
50A	HBS-G50-25-RH/LH	R2	Rc1½	Rc1	G1-RH/LH	311	290	183	70	61	44	44	φ122	φ48
65A	HBS-G65-32-RH/LH	R2½	Rc2	Rc1¼	G1¼-RH/LH	370	345	207	82	68	52	52	φ156	φ60
80A	HBS-G80-50-RH/LH	R3	Rc2½	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ75
90A	HBS-G90-50-RH/LH	R3½	Rc2½	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ78
此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！

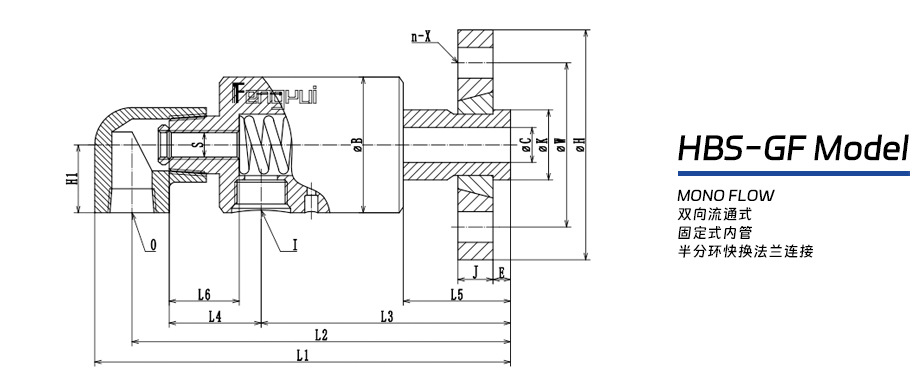

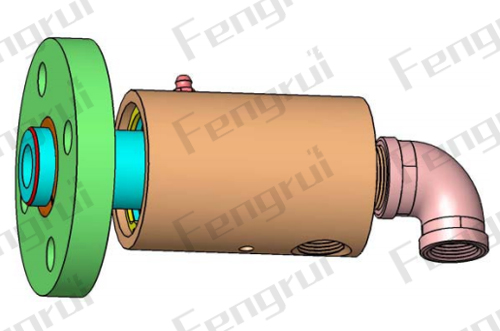

HBS-GF型旋转接头双向流通内管固定式半分环快换法兰连接
DN	Model	K	I	O	S	L	L2	L3	L4	L5	L6	H1	B	C	W	H	J	E	n-X
15A	HBS-GF15-6-RH/LH	φ25	Rc½	Rc½	G⅛-RH/LH	158	143	91	35	30	28	28	φ55	φ12	65	95	14	8	4-φ14
20A	HBS-GF20-8-RH/LH	φ30	Rc¾	Rc½	G¼-RH/LH	172	158	97	37	32	31	31	φ62	φ16	75	105	16	8	4-φ14
25A	HBS-GF25-10-RH/LH	φ35	Rc¾	Rc½	G⅜-RH/LH	177	162	102	45	32	33	33	φ74	φ20	85	115	16	10	4-φ14
32A	HBS-GF32-15-RH/LH	φ45	Rc1¼	Rc½	G½-RH/LH	220	203	129	53	42	35	35	φ90	φ30	100	140	18	12	4-φ18
40A	HBS-GF40-20-RH/LH	φ50	Rc1½	Rc¾	G¾-RH/LH	235	218	132	55	42	38	38	φ95	φ35	110	150	18	12	4-φ18
50A	HBS-GF50-25-RH/LH	φ60	Rc1½	Rc1	G1-RH/LH	311	290	183	70	61	44	44	φ122	φ48	125	165	20	15	4-φ18
65A	HBS-GF65-32-RH/LH	φ75	Rc2	Rc1¼	G1¼-RH/LH	370	345	207	82	68	52	52	φ156	φ60	145	185	20	18	4-φ18
80A	HBS-GF80-50-RH/LH	φ90	Rc2½	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ75	160	200	20	18	8-φ18
90A	HBS-GF90-50-RH/LH	φ100	Rc2½	Rc2	G2-RH/LH	412	376	229	89	80	62	62	φ158	φ78	150	175	15	20	6-φ14
此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询!

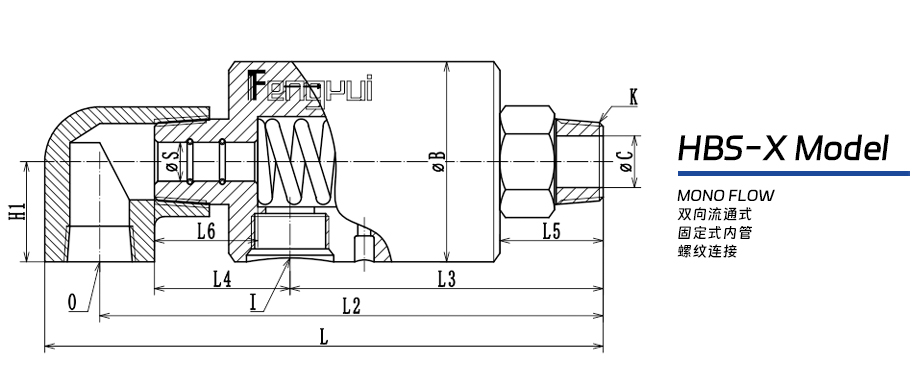

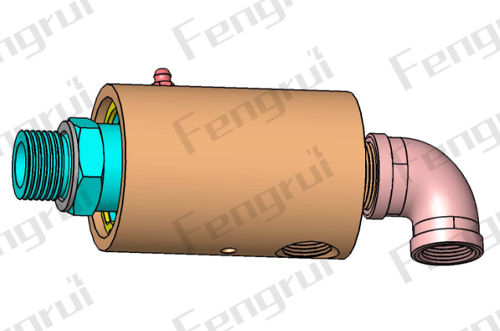

HBS-X型旋转接头双向流通内管旋转式螺纹连接
DN	Model	k	I	O	S（h9/E8）	L	L2	L3	L4	L5	L6	H1	B	C
15A	HBS-X15-6-RH/LH	R½	Rc½	Rc½	φ10	158	143	91	35	30	28	28	φ55	φ12
20A	HBS-X20-8-RH/LH	R¾	Rc¾	Rc½	φ12	172	158	97	37	32	31	31	φ62	φ16
25A	HBS-X25-10-RH/LH	R1	Rc¾	Rc½	φ16	177	162	102	45	32	33	33	φ74	φ20
32A	HBS-X32-15-RH/LH	R1¼	Rc1¼	Rc½	φ20	220	203	129	53	42	35	35	φ90	φ30
40A	HBS-X40-20-RH/LH	R1½	Rc1½	Rc¾	φ25	235	218	132	55	42	38	38	φ95	φ35
50A	HBS-X50-25-RH/LH	R2	Rc1½	Rc1	φ32	311	290	183	70	61	44	44	φ122	φ48
65A	HBS-X65-32-RH/LH	R2½	Rc2	Rc1¼	φ40	370	345	207	82	68	52	52	φ156	φ60
80A	HBS-X80-50-RH/LH	R3	Rc2½	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ75
90A	HBS-X90-50-RH/LH	R3½	Rc2½	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ78
此表螺纹标准为BSPT螺纹标准数据，如需NPT、G、BSW、UNC/UNF等其他螺纹标准请咨询！

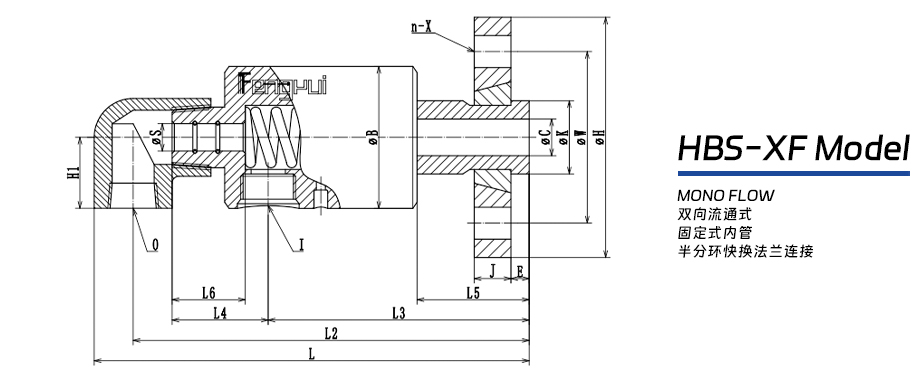

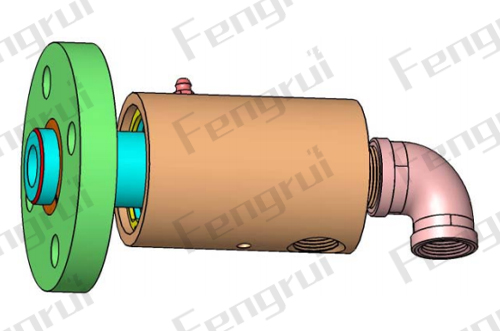

HBS-XF型旋转接头双向流通内管旋转式半分环快换法兰连接
DN	Model	K	I	O	S（h9/E8）	L	L2	L3	L4	L5	L6	H1	B	C	W	H	J	E	n-X
15A	HBS-XF15-6-RH/LH	φ25	Rc½	Rc½	φ10	158	143	91	35	30	28	28	φ55	φ12	65	95	14	8	4-φ14
20A	HBS-XF20-8-RH/LH	φ30	Rc¾	Rc½	φ12	172	158	97	37	32	31	31	φ62	φ16	75	105	16	8	4-φ14
25A	HBS-XF25-10-RH/LH	φ35	Rc¾	Rc½	φ16	177	162	102	45	32	33	33	φ74	φ20	85	115	16	10	4-φ14
32A	HBS-XF32-15-RH/LH	φ45	Rc1¼	Rc½	φ20	220	203	129	53	42	35	35	φ90	φ30	100	140	18	12	4-φ18
40A	HBS-XF40-20-RH/LH	φ50	Rc1½	Rc¾	φ25	235	218	132	55	42	38	38	φ95	φ35	110	150	18	12	4-φ18
50A	HBS-XF50-25-RH/LH	φ60	Rc1½	Rc1	φ32	311	290	183	70	61	44	44	φ122	φ48	125	165	20	15	4-φ18
65A	HBS-XF65-32-RH/LH	φ75	Rc2	Rc1¼	φ40	370	345	207	82	68	52	52	φ156	φ60	145	185	20	18	4-φ18
80A	HBS-XF80-50-RH/LH	φ90	Rc2½	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ75	160	200	20	18	8-φ18
90A	HBS-XF90-50-RH/LH	φ100	Rc2½	Rc2	φ57	412	376	229	89	80	62	62	φ158	φ78	150	175	15	20	8-φ18
此表为半分环式快换法兰数据，如需GB/T9119、JB/T81-97、HG/T20592、HG/T20615、ANSI/ASME等法兰标准请咨询
