由双高精度免维护轴承支撑，稳定性高。
进口密封件，延长使用寿命；
经过特殊处理的不锈钢转子具有良好的耐用性;
壳体可由铝合金、不锈钢或黄铜制作;
独特的排泄孔回流设计.防止泄漏至外部影响环境;
可根据客户工况订制专用产品;
可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件
多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质： | 最大压力 | 温度 | 转速 |
| 水 | 3.0MPa | -30~+100℃ | 1000RPM |
| 空气 | 1.0MPa | -30~+120℃ | 800RPM |
| 蒸汽 | 3.0MPa | +120℃ | 500RPM |
| 旋转接头最高使用参数不能同时使用，流通其他介质请与滕州丰瑞技术部联系。 | |||

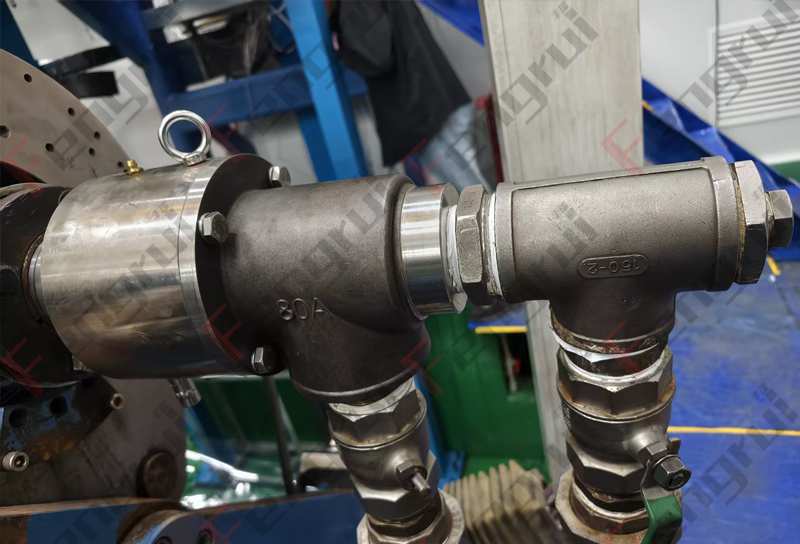

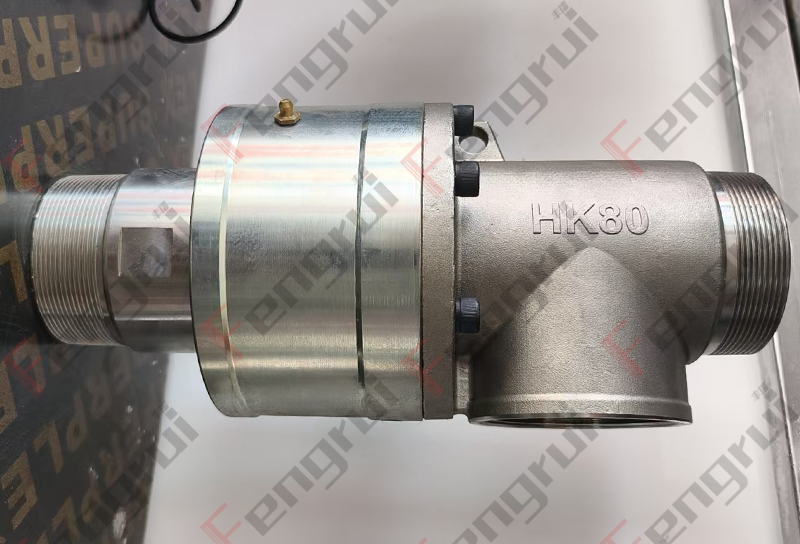

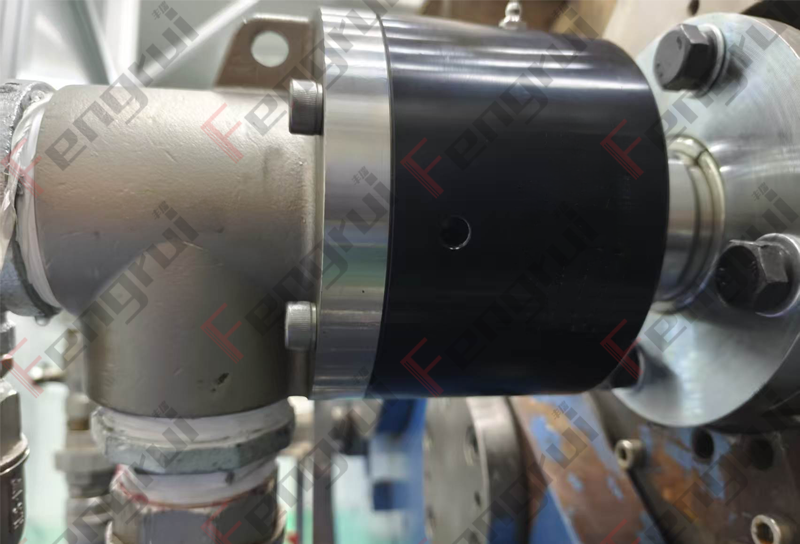

HK型冷却水旋转接头为全新升级精密旋转接头，全面摒弃传统铸件工艺，采用锻造一体成型壳体，大幅提升结构强度与密封性；壳体、转轴、三通分流件多材质模块化可选，适配水、蒸汽、压缩空气、真空等多介质工况，广泛应用于造纸烘干辊、塑料压延辊、橡胶硫化设备、化工反应釜回转管路、印刷机械水冷辊、暖通导热油循环设备。等旋转流体输送场景。产品搭载双精密进口深沟球轴承支撑 + 平衡式机械密封核心结构，运行稳定、耐磨耐用，兼顾低压冷却与中压蒸汽工况，是传统铸造旋转接头的换代优选机型。

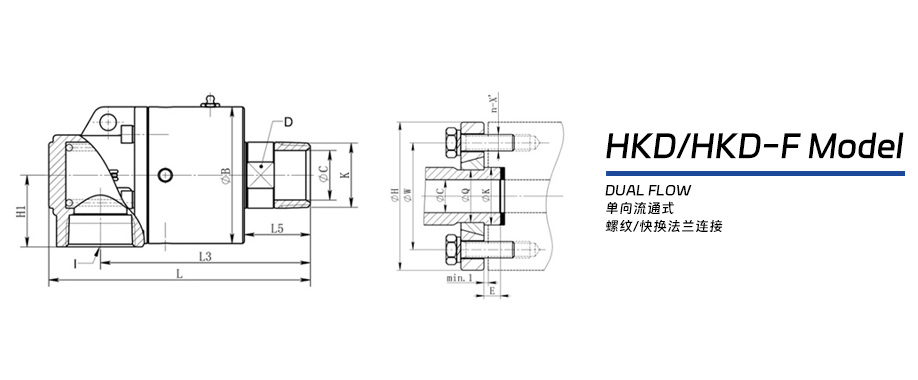

| HKD/HKD-F型单向流通式旋转接头详细参数 | ||||||||||
| DN | 订货号 Order-No. | K | I | L | L3 | L5 | H1 | B | C | D |
| 10A | HKD010A | R3/8”-RH | Rc3/8” | 125 | 108 | 29 | 30 | 59 | 8 | 21 |
| HKD-F010A | 20 | 135 | 118 | 39 | / | |||||
| 15A | HKD015A | R1/2”-RH | Rc1/2” | 125 | 108 | 29 | 30 | 59 | 12 | 21 |
| HKD-F015A | 25 | 135 | 118 | 39 | / | |||||
| 20A | HKD020A | R3/4”-RH | Rc3/4” | 136 | 115 | 32 | 35 | 64 | 17 | 24 |
| HKD-F020A | 30 | 151 | 130 | 47 | / | |||||
| 25A | HKD025A | R1”-RH | R1” | 151 | 126 | 33 | 40 | 74 | 20 | 30 |
| HKD-F025A | 35 | 166 | 141 | 48 | / | |||||
| 32A | HKD032A | R1-1/4”-RH | Rc1-1/4” | 177 | 145 | 42 | 50 | 93 | 30 | 38 |
| HKD-F032A | 45 | 192 | 160 | 57 | / | |||||
| 40A | HKD040A | R1-1/2”-RH | Rc1-1/2” | 187 | 152 | 40 | 52 | 98 | 35 | 44 |
| HKD-F040A | 50 | 202 | 167 | 55 | / | |||||
| 50A | HKD050A | R2-RH | Rc2” | 238 | 191 | 60 | 65 | 124 | 45 | 55 |
| HKD-F050A | 60 | 241 | 194 | 63 | / | |||||
| 65A | HKD065A | R2-1/2”-RH | Rc2-1/2” | 403 | 359 | 70 | 69 | 156 | 60 | 75 |
| HKD-F065A | 75 | 408 | 364 | 75 | / | |||||
| 80A | HKD080A | R3”-RH | DN80PN16 | 510 | 410 | 82 | 164 | 185 | 75 | 85 |
| HKD-F080A | 90 | / | ||||||||
| 90A | HKD-F090A | 100 | DN80PN16 | 509.5 | 409.5 | 84 | 164 | 202 | 82 | / |
| 100A | HKD-F100A | 115 | DN100PN16 | 532 | 422 | 85 | 154 | 210 | 95 | / |
| 125A | HKD-F125A | 150 | DN125PN16 | 605 | 480 | 101 | 182 | 255 | 125 | / |
| 150A | HKD-F150A | 175 | DN150PN16 | 687 | 545 | 109 | 207 | 285 | 150 | / |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | ||||||||||

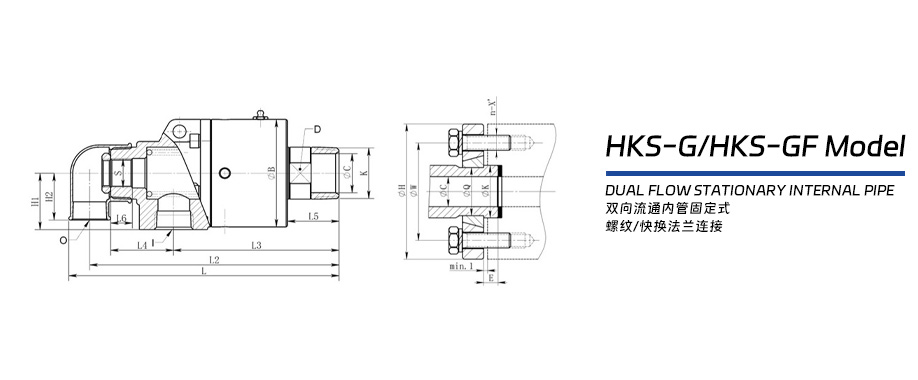

| HKS-G/HKS-GF双向流通内管固定式旋转接头详细参数 | ||||||||||||||||
| DN | 订货号 Order-No. | K | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | H2 | B | C | D |
| 15A | HKS-G015A | R1/2”-RH | Rc1/2” | Rc1/2” | G1/8”-RH | 171 | 156 | 108 | 37 | 29 | 15 | 30 | 27 | 59 | 12 | 21 |
| 20A | HKS-G020A | R3/4”-RH | RC1/2” | Rc1/2” | G1/4”-RH | 182 | 167 | 115 | 39 | 22 | 15 | 35 | 30 | 64 | 17 | 24 |
| HKS-GF050A | 30 | 197 | 182 | 130 | 47 | / | ||||||||||
| 25A | HKS-G025A | Rc1”-RH | Rc1/2” | Rc1/2” | G3/8”-RH | 204 | 187 | 126 | 46 | 33 | 18 | 40 | 35 | 74 | 20 | 30 |
| HKS-GF025A | 35 | 219 | 202 | 141 | 48 | / | ||||||||||
| 32A | HKS-G032A | R1-1/4”-RH | R1” | Rc1” | G1/2”-RH | 240 | 220 | 145 | 55 | 42 | 22 | 50 | 42 | 93 | 30 | 38 |
| HKS-GF032A | 45 | 255 | 235 | 160 | 57 | / | ||||||||||
| 40A | HKS-G040A | R1-1/2”-RH | R1” | Rc1” | G3/4”-RH | 250 | 231 | 152 | 57 | 40 | 25 | 52 | 45 | 98 | 35 | 44 |
| HKS-GF040A | 50 | 265 | 246 | 167 | 55 | / | ||||||||||
| 50A | HKS-G050A | R2”-RH | R1-1/4” | Rc1-1/4” | G1”-RH | 312 | 288 | 191 | 73 | 60 | 25 | 65 | 54 | 124 | 45 | 55 |
| HKS-GF050A | 60 | 315 | 291 | 194 | 63 | / | ||||||||||
| 65A | HKS-G065A | R2-1/2”-RH | R1-1/2” | Rc1-1/2” | G1-1/4”-RH | 374 | 345 | 235 | 80 | 70 | 30 | 75 | 62 | 156 | 60 | 75 |
| HS-GF065A-032A.00 | 75 | 349 | 322 | 213 | 75 | / | ||||||||||
| 80A | HKS-GF080A | 90 | DN40PN16 | 566 | 491 | 307 | 81 | 82 | 32 | 135 | 135 | 185 | 75 | / | ||
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | ||||||||||||||||

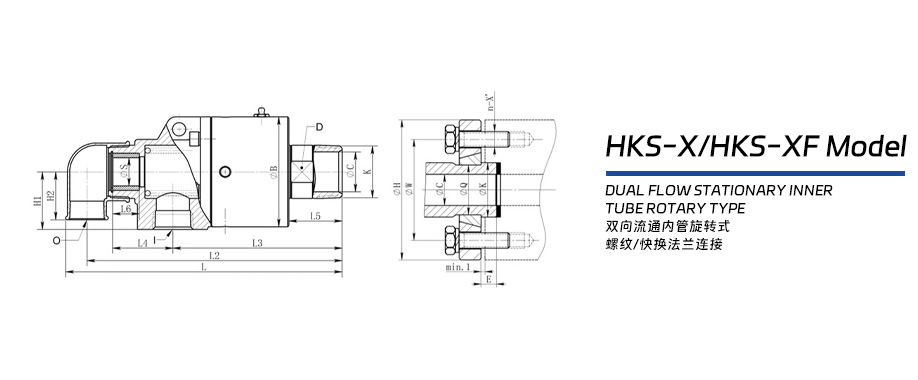

| HKS-X/HKS-XF型双向流通内管旋转式旋转接头详细参数 | ||||||||||||||||
| DN | 订货号 Order-No. | K | I | O | S(h9/E8) | L | L2 | L3 | L4 | L5 | L6 | H1 | H2 | B | C | D |
| 20A | HKS-X020A | R3/4”-RH | Rc1/2” | R1/2” | 12 | 182 | 167 | 115 | 35 | 32 | 20 | 35 | 30 | 64 | 17 | 24 |
| HKS-XF050A | 30 | 197 | 182 | 130 | 47 | / | ||||||||||
| 25A | HKS-X025A | Rc1”-RH | Rc1/2” | R1/2” | 16 | 204 | 187 | 126 | 38 | 33 | 20 | 40 | 35 | 74 | 20 | 30 |
| HKS-XF025A | 35 | 219 | 202 | 141 | 48 | / | ||||||||||
| 32A | HKS-X032A | R1-1/4”-RH | R1” | Rc1” | 20 | 240 | 220 | 145 | 48 | 42 | 25 | 50 | 42 | 93 | 30 | 38 |
| HKS-XF032A | 45 | 255 | 235 | 160 | 57 | / | ||||||||||
| 40A | HKS-X040A | R1-1/2”-RH | R1” | Rc1” | 25 | 250 | 231 | 152 | 50 | 40 | 25 | 52 | 45 | 98 | 35 | 44 |
| HKS-XF040A | 50 | 265 | 246 | 167 | 55 | / | ||||||||||
| 50A | HKS-X050A | R2”-RH | R1-1/4” | Rc1-1/4” | 32 | 312 | 288 | 191 | 68 | 60 | 30 | 65 | 54 | 124 | 45 | 55 |
| HKS-XF050A | 60 | 315 | 291 | 194 | 63 | / | ||||||||||
| 65A | HKS-X065A | R2-1/2”-RH | R1-1/2” | Rc1-1/2” | 40 | 374 | 345 | 235 | 74 | 70 | 32 | 75 | 62 | 156 | 60 | 75 |
| HKS-XF065A | 75 | 379 | 350 | 240 | 75 | / | ||||||||||
| 80A | HKS-XF080A | 90 | DN40PN16 | 46 | 566 | 491 | 307 | 71 | 82 | 40 | 135 | 135 | 185 | 75 | / | |
| 90A | HKS-XF090A | 100 | DN50PN16 | 58 | 634 | 552 | 337 | 82 | 84 | 40 | 150 | 150 | 202 | 82 | / | |
| 100A | HKS-XF100A | 115 | DN65PN16 | 72 | 685 | 592 | 350 | 83 | 85 | 40 | 170 | 170 | 210 | 95 | / | |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | ||||||||||||||||
