DP两通路卷取机旋转接头

       本系列低速气液两用旋转接头，专为 250RPM 以内低速回转设备研发，分为双通道标准款、三通道串联选配款两大规格，可同步输送压缩空气、液压油、真空负压三种介质，一体化解决回转机构多路介质同步供给难题，广泛配套数控、自动化、包装回转工装设备。

核心产品优势

多通路独立流道，防介质串漏

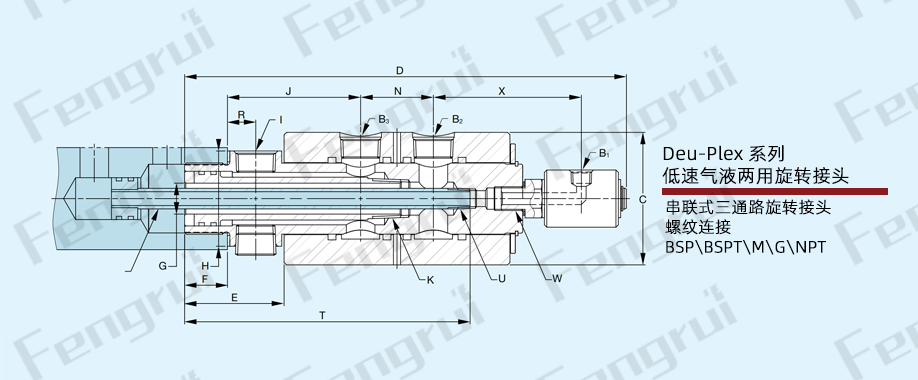

双通道机型实现气、液压油分路输送；三通道串联款支持三路介质同时供给。各流道之间预留泄压透气孔，有效隔离油、气、真空介质，杜绝介质交叉污染，保护精密液压气动元件。

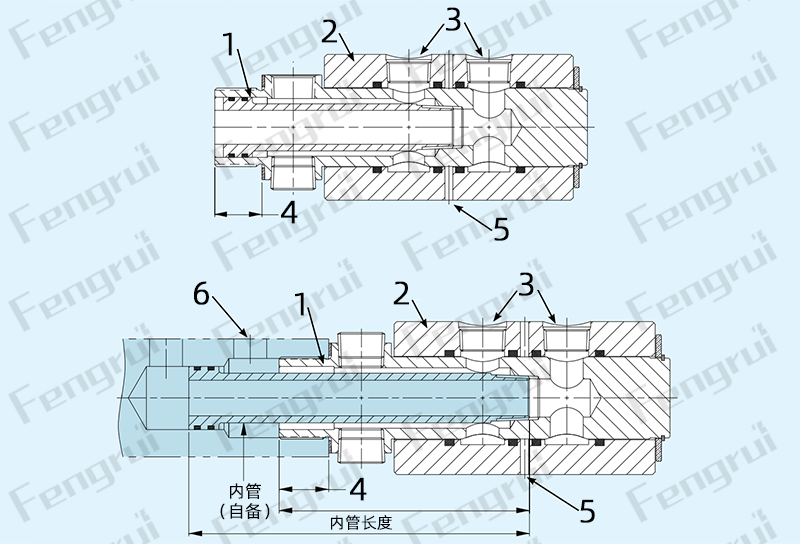

双结构安装方案，适配全场景

标准内置转子款：转子、轴承、密封件成套预装，外螺纹直连主轴，开箱即可装配，适配常规回转设备；

同轴无转子定制款：不含中心输送管，客户可自行配套中心管路，介质沿主轴同轴输出，适配车床主轴、机器人夹具等同轴供油供气工况。

耐磨耐用结构，长效稳定运行

转子采用钢制基材，密封接触面淬硬强化处理，搭配专用耐磨损复合密封件；壳体采用铝合金材质，轻量化、散热快、防锈耐腐蚀；内置复合滑动轴承，自支撑结构无需额外轴支撑，简化设备装配结构。

低扭矩低速设计，运行损耗低

细分多扭矩规格适配不同负载设备，低速运转摩擦力小，密封件磨损速率低，大幅延长整机使用寿命。

标准运行参数

气源工况：最高工作气压 10bar（150PSI），极限真空负压 6.7kPa（28"Hg）

液压工况：最高液压承压 207bar（3000PSI），满足高压卡盘、回转油缸需求

额定转速：最高 250RPM，低速专用设计

工作温度：最高 120℃，适配绝大多数工业液压、气动介质

使用提示：不可长期同时满压、满速复合运行，极限重载工况可提供定制选型方案。

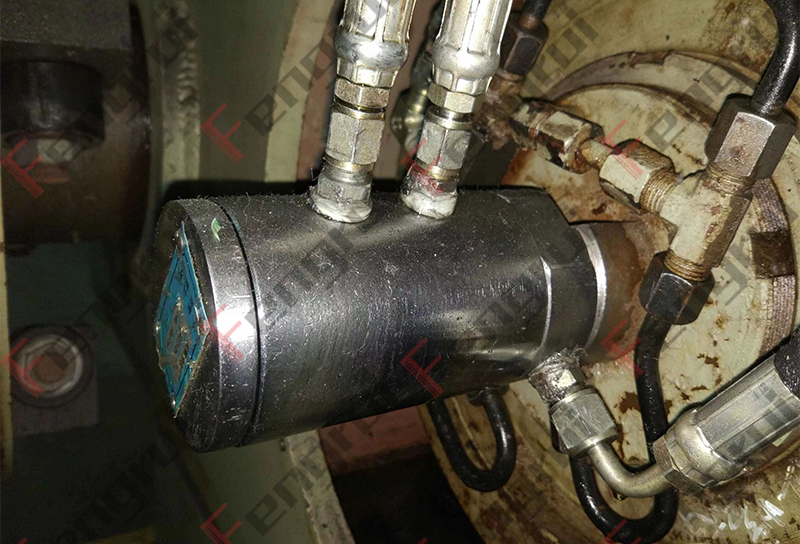

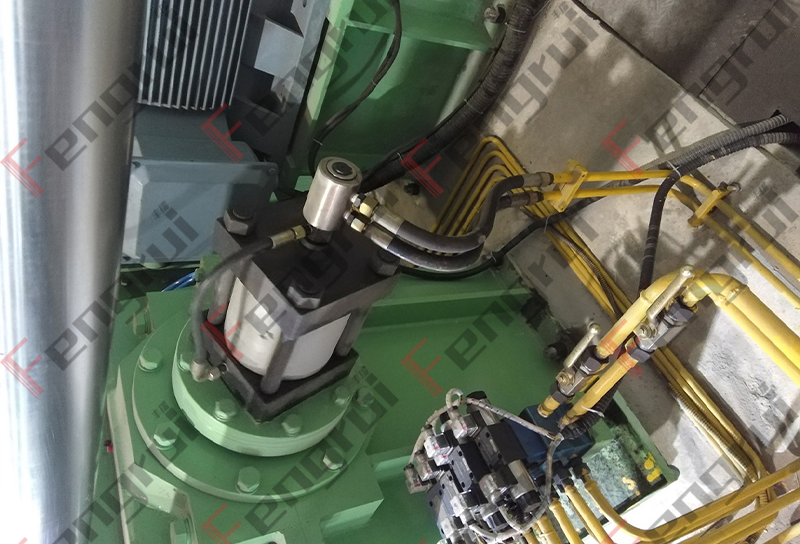

适用行业场景

数控车床液压回转卡盘、自动化旋转工装夹具、液压回转油缸、包装卷绕回转机构、真空吸附旋转工作台、多介质机器人回转关节。
