液压旋转接头

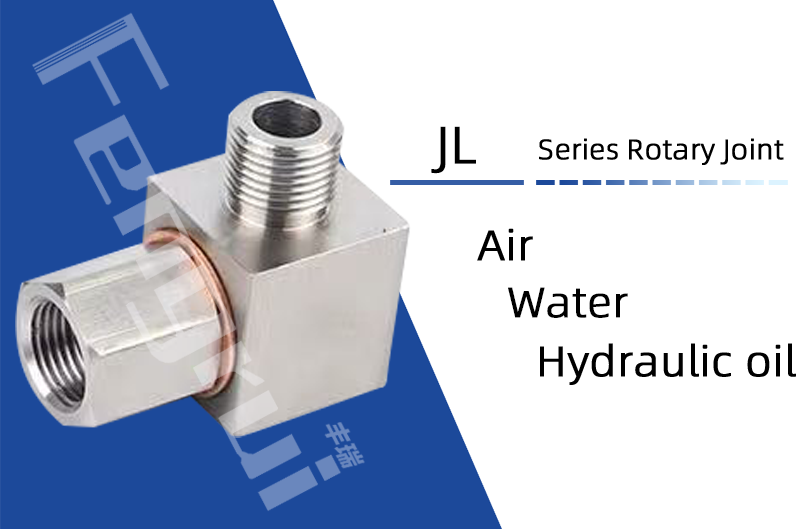

JL系列高压液压旋转接头

发表时间：2026-08-08 | 点击率：69

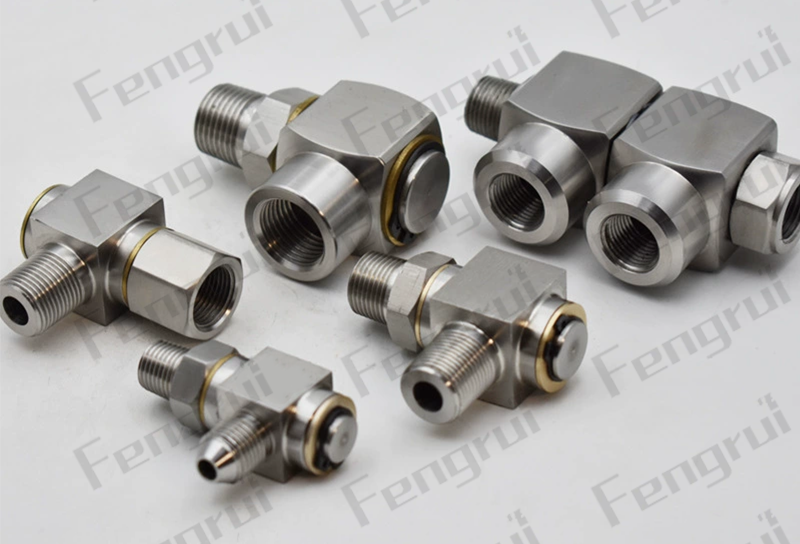

产品特点

PRODCUT FEATUREA

三重防尘 + 密封 + 挡圈结构，20.5MPa 高压防漏油防尘

碳钢锻打壳体镀锌防锈，耐 - 30~100℃宽温液压工况

精密研磨回转副，10r/min 低速顺滑 360° 自由旋转

标准通用螺纹，无损替代进口 JL 原装接头

一体式锻压结构抗冲击，适配工程机械、机床重载油路

现货供应，维保周期长，降低设备运维成本

可订制304/316L不锈钢材质

完美代替日本普利司通（BRIDGESTONE）JL/JR系列旋转接头

技术参数

PATMETERS

介质水最大使用压力：	DN	145 PSI	10 bar
介质液压油最大使用压力：		3000 PSI	207 bar
最高使用速度（转子）：
	DN	250 RPM	250 min-1
最高使用温度：	120℃	＞120℃ 请咨询创启旋转接头

内部结构

INTERNAL STRUCTURE

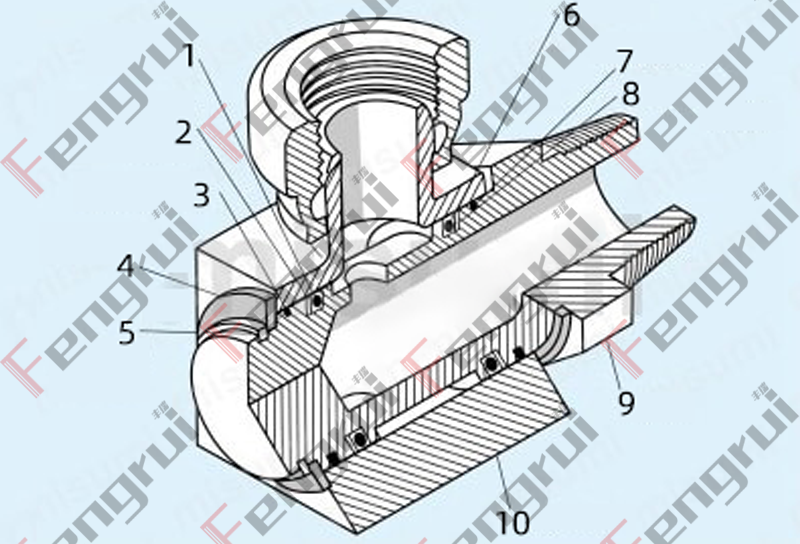

JL系列高压液压旋转接头零件名称：

1.O型圈； 2.支撑环； 3.防尘密封；
4.紫铜平垫； 5.卡簧； 6.O型圈；
7.防尘密封； 8.支撑环， 9.旋转轴；
10.壳体

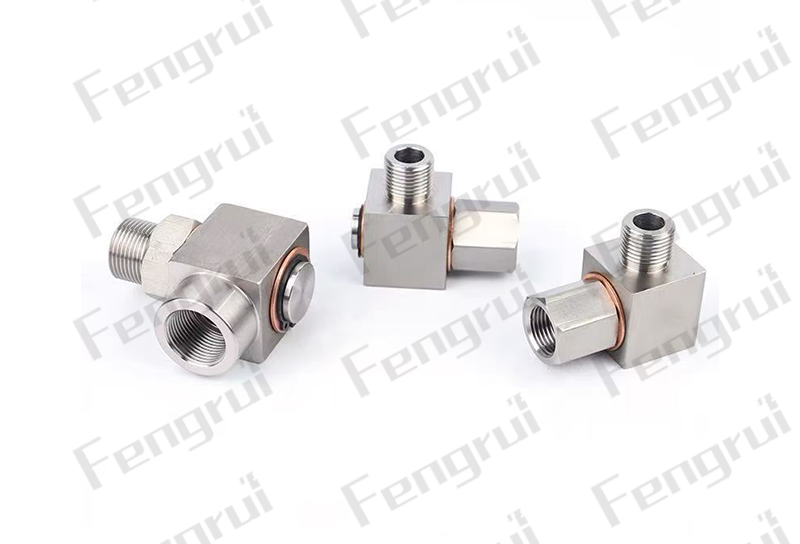

产品介绍

Product Description

一、三重复合密封结构，高压长效防渗漏

三层密封防护组件，内置防尘密封圈 + NBR 耐油 O 型主密封圈 + 聚四氟支撑挡圈。外侧防尘圈阻挡泥水、切削粉尘、杂质进入摩擦副；中间 O 圈承担高压密封；高压挡圈限制 O 圈形变，杜绝 20.5MPa 高压下密封圈挤入间隙漏油。

双侧全密封布局，两端均配置完整密封套件，正反转、持续低速回转无滴漏，大幅降低设备漏油故障频次。

搭配止动环、平垫圈限位固定密封组件，长期震动工况下密封件不会移位松脱。

二、高强度承压本体，适配重载液压工况

壳体与转轴采用 45# 碳钢一体锻打成型，整体镀锌钝化防锈，耐压额定 20.5MPa（2973PSI），极限破坏压力高达 82MPa，远超常规液压设备需求，工程机械、机床重载油压稳定不胀裂。

适配介质：矿物液压油，耐温区间 - 30℃~100℃，高低温环境密封性能不衰减，冬夏户外设备均可稳定使用。

三、低摩擦回转副，低速转动顺滑无卡顿

精密研磨转轴摩擦配合面，专为≤10r/min 低速工况设计，回转阻力小、转动轻盈，无卡滞、无异响。

360° 自由回转，彻底消除液压软管扭转、拉扯、扭曲爆管问题，保护高压油管，延长管路使用寿命。

适配工程机械、数控车床、液压测试台、自动化液压产线等绝大多数低速高压油路场景，通用性强。

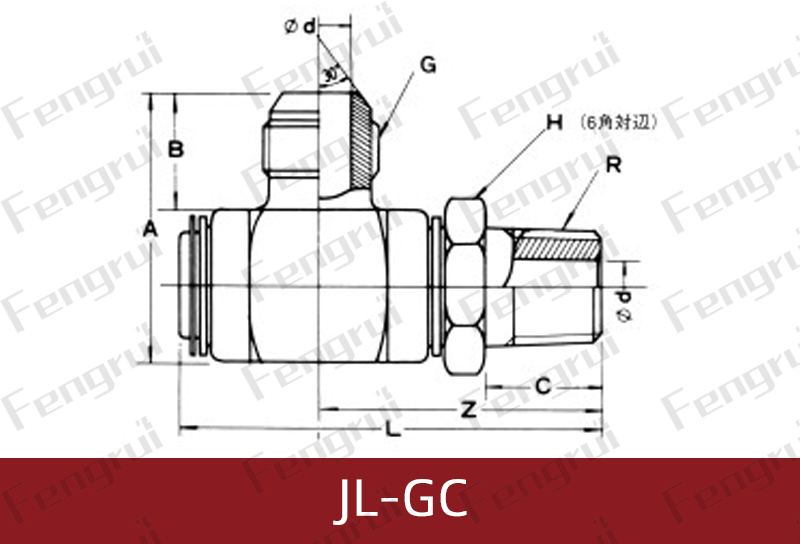

JL-GC高压液压旋转接头

JL-GC型高压液压旋转接头规格参数
规格	R-G	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	260
12	3/4	88	58	22	16	21	36	59	535
16	3/4	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

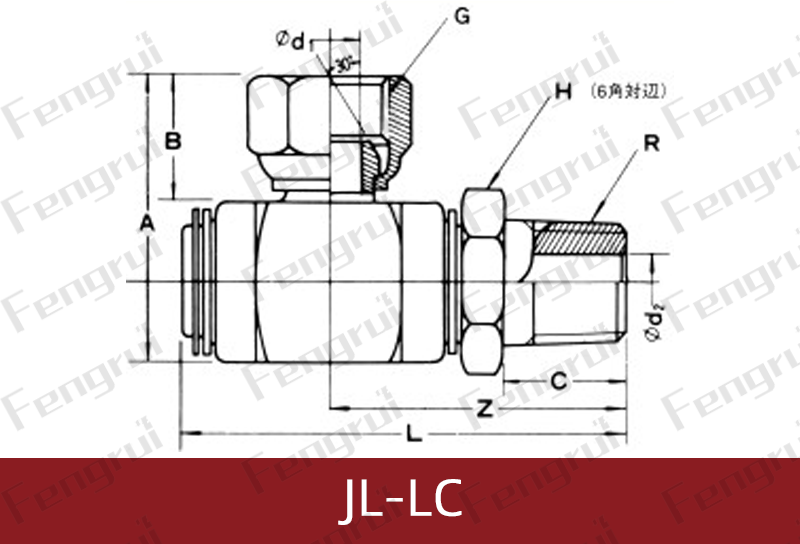

JL-LC高压液压旋转接头

JL-LC高压液压旋转接头规格参数表
规格	R-G	L	A	B	d1	d2	C	H	Z	重量（g）
04	1/4	54	39	20	5	5	13	19	36	120
06	3/8	62	42	20	8	8	16	22	42	170
08	1/2	73	49	22	10	11	19	27	50	290
12	3/4	88	62	26	16	16	21	36	59	605
16	1	97	70	29	20	21	23	41	65	825
20	1-1/4	111	82	34	25	28	25	50	73	1345
24	1-1/2	126	94	36	31	34	27	55	82	1945
32	2	144	108	38	43	43.5	30	70	95	3045

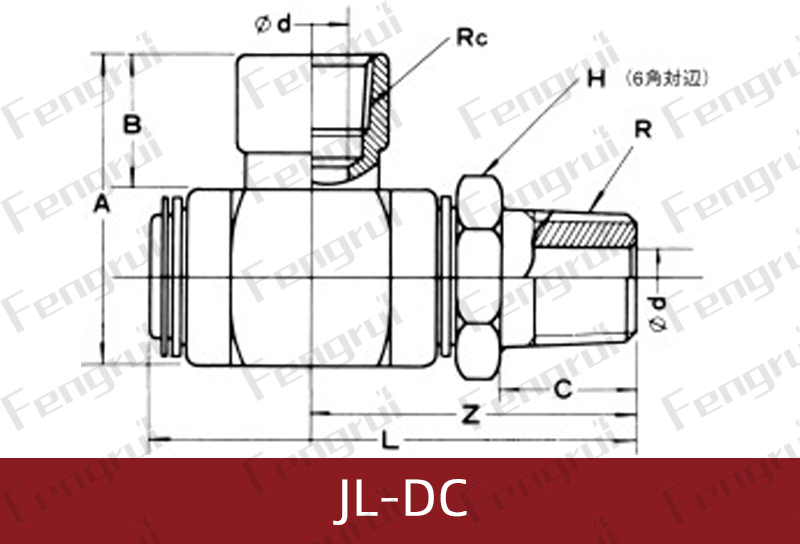

JL-DC液压高压旋转接头

JL-DC高压液压旋转接头规格参数表
规格	Rc-R	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	36	17	5	13	19	36	115
06	3/8	62	42	20	8	16	22	42	165
08	1/2	73	50	23	11	19	27	50	290
12	3/4	88	63	27	16	21	36	59	615
16	1	97	70	29	21	23	41	65	830
20	1-1/4	111	81	31	28	25	50	73	1320
24	1-1/2	126	93	33	34	27	55	82	1990
32	2	144	106	36	43.5	30	70	95	3035

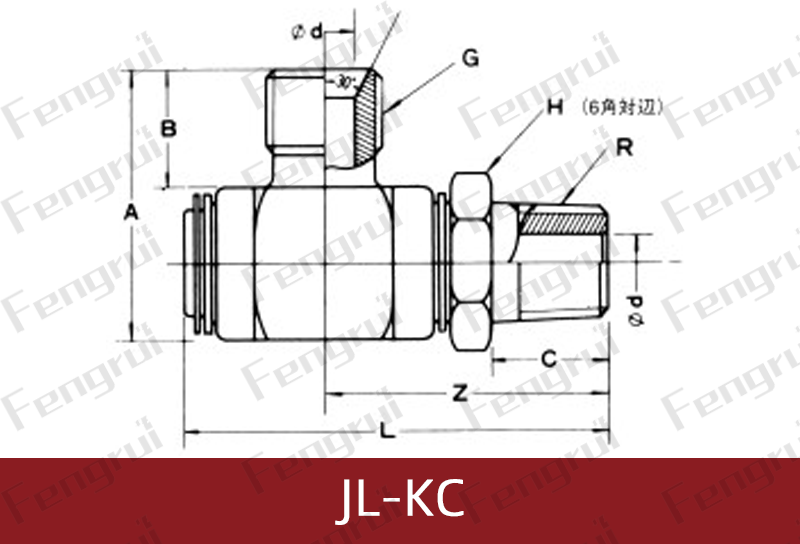

JL-KC高压液压旋转接头图纸

JL-KC高压液压旋转接头规格参数表
规格	R-G	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	290
12	3/4	88	58	22	16	21	36	59	535
16	1	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

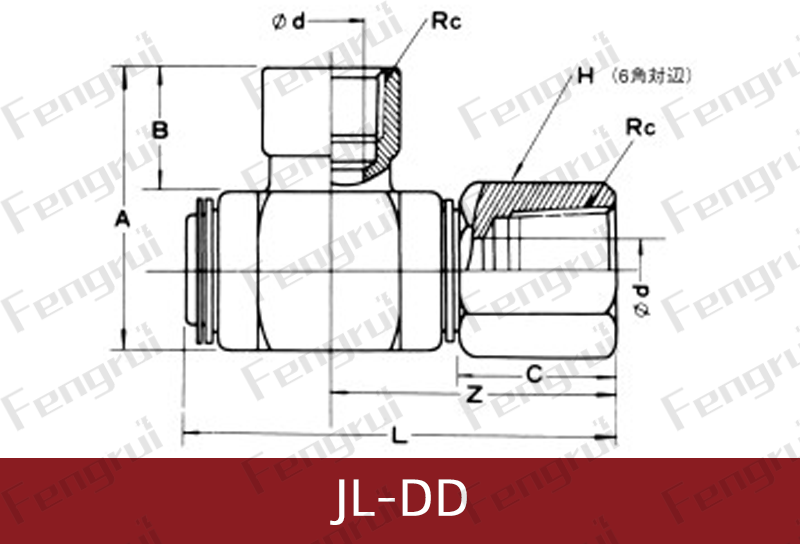

JL-DD液压旋转接头图纸

JL-DD高压液压旋转接头规格参数表
规格	Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	36	17	5	16	19	31	115
06	3/8	56	42	20	8	19	22	36	165
08	1/2	66	50	23	11	22	27	43	270
12	3/4	80	63	27	16	25	36	51	610
16	1	89	70	29	21	28	41	57	795
20	1-1/4	102	81	31	28	30	50	64	1300
24	1-1/2	116	93	33	34	32	55	72	1950
32	2	129	106	36	43.5	35	70	80	2780

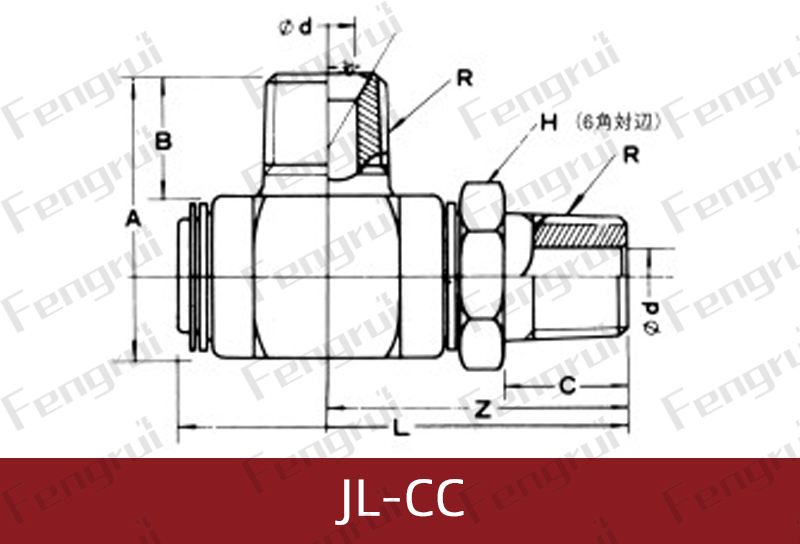

JL-CC高压旋转接头图纸

JL-CC高压液压旋转接头规格参数表
规格	R	L	A	B	d	C	H	Z	重量（g）
04	1/4	54	32	13	5	13	19	36	100
06	3/8	62	38	16	8	16	22	42	150
08	1/2	73	46	19	11	19	27	50	260
12	3/4	88	58	22	16	21	36	59	535
16	1	97	65	24	21	23	41	65	745
20	1-1/4	111	76	26	28	25	50	73	1230
24	1-1/2	126	88	28	34	27	55	82	1830
32	2	144	101	31	43.5	30	70	95	2835

JL-GD高压液压旋转接头图纸

JL-GD高压液压旋转接头规格参数表
规格	G-Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	32	13	5	16	19	31	98
06	3/8	56	38	16	8	19	22	36	148
08	1/2	66	46	19	11	22	27	43	231
12	3/4	80	58	22	16	25	36	51	530
16	1	89	65	24	21	28	41	57	720
20	1-1/4	102	76	26	28	30	50	64	1194
24	1-1/2	116	88	28	34	32	55	72	1730
32	2	129	101	31	43.5	35	70	80	2619

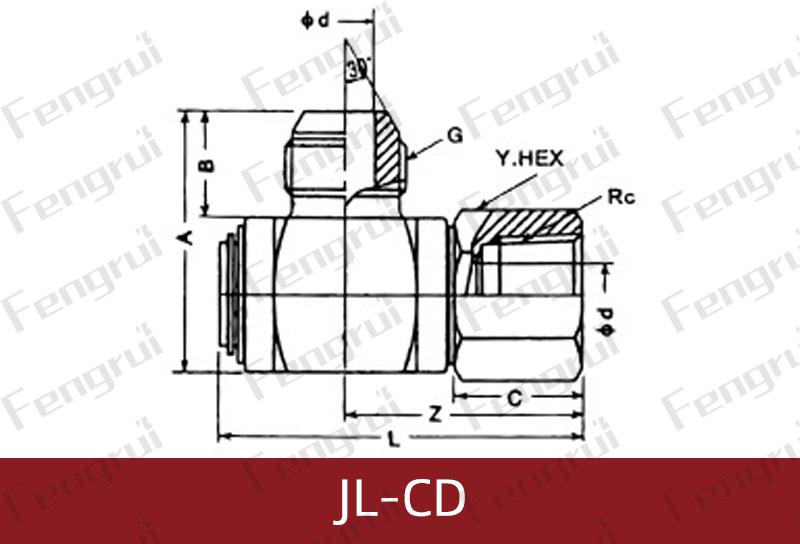

JL-CD高压液压旋转接头图纸

JL-CD高压液压旋转接头规格参数表
规格	R-Rc	L	A	B	d	C	H	Z	重量（g）
04	1/4	49	32	13	5	16	19	31	98
06	3/8	56	38	16	8	19	22	36	148
08	1/2	66	46	19	11	22	27	43	231
12	3/4	80	58	22	16	25	36	51	530
16	1	89	65	24	21	28	41	57	720
20	1-1/4	102	76	26	28	30	50	64	1194
24	1-1/2	116	88	28	34	32	55	72	1730
32	2	129	101	31	43.5	35	70	80	2619

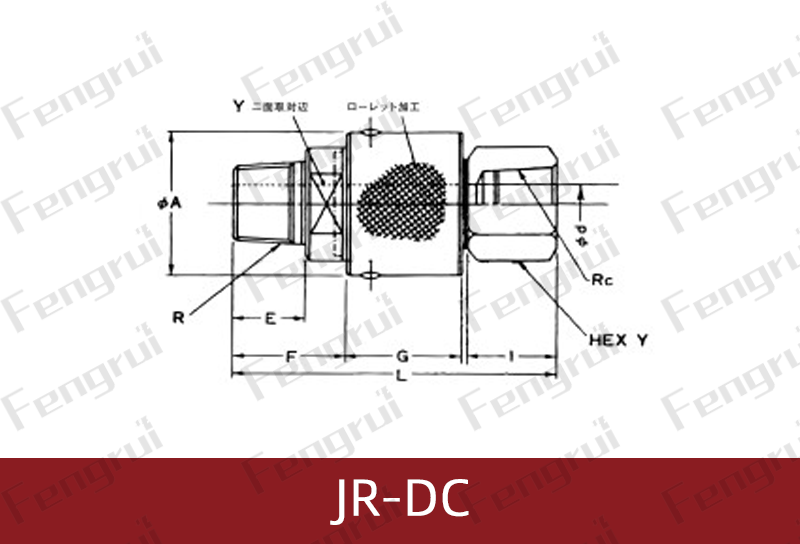

JR-DC高压液压旋转接头图纸

JR-DC高压液压旋转接头规格参数表
规格	Rc-R	L	A	d	E	F	G	I	Y	重量（g）
04	1/4	67	32	5	13	22	27	17	19	200
06	3/8	74	35	8	16	26	28	20	22	275
08	1/2	84	38	10	19	30	30	23	27	370
12	3/4	96	52	16	21	33	34	27	36	765
16	1	102	58	20.	23	36	36	29	41	975
